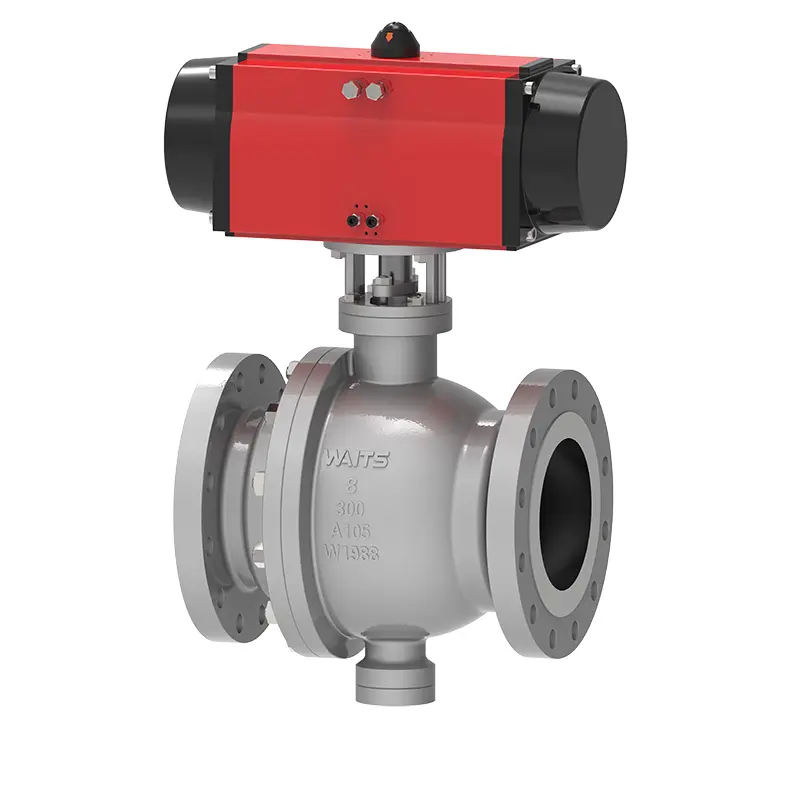

Пнеуматски куглични вентил за трун

Чекање је произвођач пнеуматскиг трунног кугличног вентила са својим глобалним седиштем у Кини. Клијентима можемо пружити на светском тржишту стабилним понудама и конкурентним ценама. ХИГХТ ИСКУСТВО И ПРОФЕСИОНАЛНИ ТИМА ПОМОЖУЈУ НАСТАВЉАЊЕ НАСТАВА БРОЈА КВАЛИТЕТА КВАЛИТЕТА ПРОИЗВОДА И СЕДНОГ СЕРВИСНИХ СЕРВИСА. Различити стандарди производње могу се користити у производњи, као што је АПИ6Д / ИСО17292 / БС5351 итд.

Пошаљи упит

Опис производа

Пнеуматски куглични вентил за трун је челични куглични вентил, тело вентила коначно је висококвалитетни материјал, лопта је инсталирана, а средња прирубница и врат су повезани вијцима. Уводно и низводно од седишта вентила су појединачни клипни ефекти, са дББ функцијом. У исто време, печат између седишта вентила и лопте има три структуре: традиционална структура меког заптивача, трокутасту структуру заптивача прстена и структура тврде бртве.

Стандарди за имплементацију

Дизајнерски стандарди	АПИ 6д, АПИ 608, АСМЕ Б16.34, ИСО 17292, БС5351;
Стандарди прирубнице	АСМЕ Б 16.5, АСМЕ Б16.47, АСМЕ Б16.25, АСМЕ Б16.11, БС 12627;
Методе везе	РФ, РТЈ, БВ
Тестирање и прихватање	АПИ598, 6Д АПИ, БС12569;
Структурна дужина	АСМЕ Б16.10, БС 558, БС12982, ИСО 5752;
Ниво притиска и температуре	АСМЕ Б16.34,
Захтеви за заштиту од пожара	АПИ6ФА АПИ607
Ниски стандарди цурења	ИСО 15848-1, АПИ 622
Анти-корозијски дизајн	Наце Мр 0103, Наце Мр 0175

Примена

Величина	НПС 1 "~ 60" ДН25 ~ ДН1500
Опсег притиска	Цласс150 ~ 2500 ПН10-ПН420
Температурни опсег	; -196 ℃ ~ + 260 ℃
Распон апликација	Додирните воду, канализацију, грађевинарство, нафтни, хемијска индустрија, храна, медицина, текстил, струја, бродоградња, металургија, енергетски систем итд.
Режим погона	Турбине, пнеуматски, електрични
Вентилско тело	Околи: А105, А182 Ф304, Ф304Л, Ф316, Ф316Л, Ф51, Ф53, А350 ЛФ2, ЛФ3, ЛФ5, Монел, Одливци: А216 ВЦБ, А351 ЦФ3, ЦФ8, ЦФ3М, ЦФ8М, А995 4А, 5А, А352 ЛЦБ, ЛЦЦ, ЛЦ2
Лоптица	Сфера: ЦС + ЕНП, А182 Ф304, Ф304Л, Ф316, Ф316Л, Ф51, Ф53, ЦС + ТЦЦ, ЦС + НИ60
Прстен за потпору седишта вентила	Прстен за подршку седишту: ЦС + ЕНП, А182 Ф304, Ф304Л, Ф316, Ф316Л, Ф51, Ф53, ЦС + ТЦЦ, ЦС + НИ55
Уметање седишта вентила	ПТФЕ, РПТФЕ, Најлон, Девлон, Пеек
Вентил	А182 Ф6А, Ф316, Ф51, А105 + ЕНП, АИСИ 4140 + ЕНП, 17-4ПХ

Функције перформанси

1. Стабљика вентила је дизајнирана уз разматрање за могуће неправилно дело, тако да је дизајн који може спречити да се стабљика вентила усваја из тела вентила.

2 Пнеуматски куглични вентил за пнеуматику има ватроотпорне и антистатичке уређаје, што је стабилније и сигурније у посебним ситуацијама.

3. Портови за убризгавање хитних заптивача налазе се на бртвеним тачкама седишта вентила и стабљике вентила. У нормалним условима заптивања, заптивна маст се не ослобађа, већ након оштећења заптивене површине и цури, заптивна маст може се убризгати за хитну помоћ. Сваки порт за убризгавање масти опремљен је вентилом за убризгавање масти и прехрањеном провером провере.

4. Одвод вентил је постављен на дну тела вентила за издувне и одводњу шупљине вентила; Испушни вентил је постављен на врху вентила за гашење на мрежи и чишћење шупљине вентила. Валви за одвод и испушни вентил могу бити и изолациони вентили или специјални зглобови пражњења.

5. Производ је опремљен прикључном плочом да се подудара са разним погонским уређајима.

6 Материјал крајњег вентила може се подесити у складу са специфичним материјалним разредом корисничког цевовода. Ако је вентил са рукавима на оба краја, дужина рукава може осигурати да операција заваривања на лицу места не утиче на материјал за бртвљење.

7. Дизајн је усвојен директан дизајн. За ову врсту директног сахрањеног вентила, стабљика вентила треба да се продужи у складу са пројектом како би се олакшао рад у тлу и проширио се од нафтовода на земљу за одговарајуће масноће, канализационе уређаје за пражњење и одзрачивање. Купац обезбеђује висину директног покопаног вентила.
