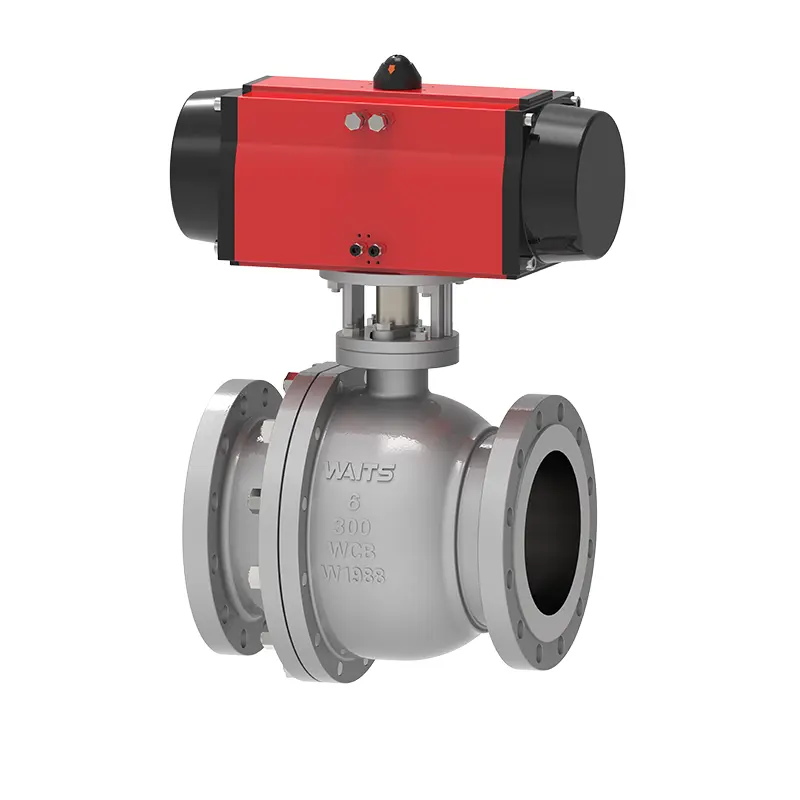

Пнеуматски плутајући куглични вентил

Пнеуматски пливајући куглични вентил је пнеуматски вентил производ компаније Ваитс, са високим перформансама, јефтином фабричком ценом, стабилним снабдевањем и свеобухватном услугом и подршком. У потпуности узимамо у обзир потребе различитих купаца у производњи вентила и можемо да усвојимо АПИ602/ИСО17292/БС5351 и друге стандарде, и производимо и прихватамо у складу са стандардима током целог процеса како бисмо осигурали квалитет производа.

Пошаљи упит

Опис производа

Пнеуматски пливајући куглични вентил је у складу са захтевима дизајна стандарда АПИ 608 & АПИ 6д Америчког института за нафту и британског стандарда БС 5351, и усклађен је са стандардом Америчког друштва машинских инжењера АСМЕБ16.34. Произведен је стриктно у складу са потребама индустрије и пружа поуздана и издржљива решења вентила за купце на глобалном тржишту.

Стандарди имплементације

Стандарди дизајна	АПИ 6Д, АПИ 608, АСМЕ Б16.34, ИСО 17292, БС5351,
Стандарди прирубница	АСМЕ Б 16.5, АСМЕ Б16.47, АСМЕ Б16.25, АСМЕ Б16.11, БС 12627
Методе повезивања	РФ, РТЈ, БВ
Тестирање и прихватање	АПИ598 АПИ 6Д БС12569
Структурна дужина	СМЕ Б16.10, БС 558, БС12982, ИСО 5752
Нивои притиска и температуре	АСМЕ Б16.34、
Захтеви за заштиту од пожара	АПИ6ФА АПИ607
Ниски стандарди цурења	ИСО 15848-1, АПИ 622
Антикорозивни дизајн	НАЦЕ МР 0103, НАЦЕ МР 0175

Апликација

Величина	НПС 1/2” ~10” ДН15~ДН250
Распон притиска	150ЛБ–600ЛБ, ПН10–ПН64
Температурни опсег	；-29℃ ~ +200℃
Опсег примене	Вода са чесме, канализација, грађевинарство, нафта, хемијска индустрија, храна, медицина, текстил, електрична енергија, бродоградња, металургија, енергетски систем итд.
Режим вожње	Турбина, пнеуматска, електрична
Тело вентила	Отковци: А105, А182 Ф304, Ф304Л, Ф316, Ф316Л, Ф51, Ф53, А350 ЛФ2, ЛФ3, ЛФ5, Монел, Одливци: А216 ВЦБ, А351 ЦФ3, ЦФ8, ЦФ3М, ЦФ8М, А995 4А, 5А, А352 ЛЦБ, ЛЦЦ, ЛЦ2
Лопта	Сфера: ЦС+ЕНП, А182 Ф304, Ф304Л, Ф316, Ф316Л, Ф51, Ф53, ЦС+ТЦЦ, ЦС+Ни60
Прстен за подршку седишта вентила	Прстен за подршку седишта: ЦС+ЕНП, А182 Ф304, Ф304Л, Ф316, Ф316Л, Ф51, Ф53, ЦС+ТЦЦ, ЦС+Ни55
Уметак седишта вентила	ПТФЕ, РПТФЕ, најлон, Девлон, ПЕЕК
Стебло вентила	А182 Ф6а, Ф316, Ф51, А105+ЕНП, АИСИ 4140+ЕНП, 17-4ПХ

Карактеристике перформанси

1. Седиште вентила пнеуматског пливајућег кугличног вентила је заптивка за усне са добрим перформансама, ниским коефицијентом трења и малим радним моментом.

2. Доње постављено вретено вентила може избећи излећење под притиском. Поред тога, ако постоји посебна ситуација као што је пожар, може доћи до контакта метала са телом вентила како би се осигурало да на заптивање не утичу посебне околности.

3. Вентил је дизајниран да буде ватроотпоран и антистатички.

4. Ручка има функцију означавања статуса прекидача, а стабло вентила са равном главом и ручка неће бити погрешно поравнати.

5. Да би се спречио погрешан рад, потпуно отворене и потпуно затворене позиције вентила опремљене су отворима за закључавање, што је сигурније и погодније.

6. Укупна величина вентила је релативно мала, а тежина је релативно мала. Може се користити за честе операције и брзо се отвара и затвара. Није ограничен смером током инсталације и употребе, са малим отпором на течност, без вибрација и ниским нивоом буке.

Pneumatic Floating Ball Valve
