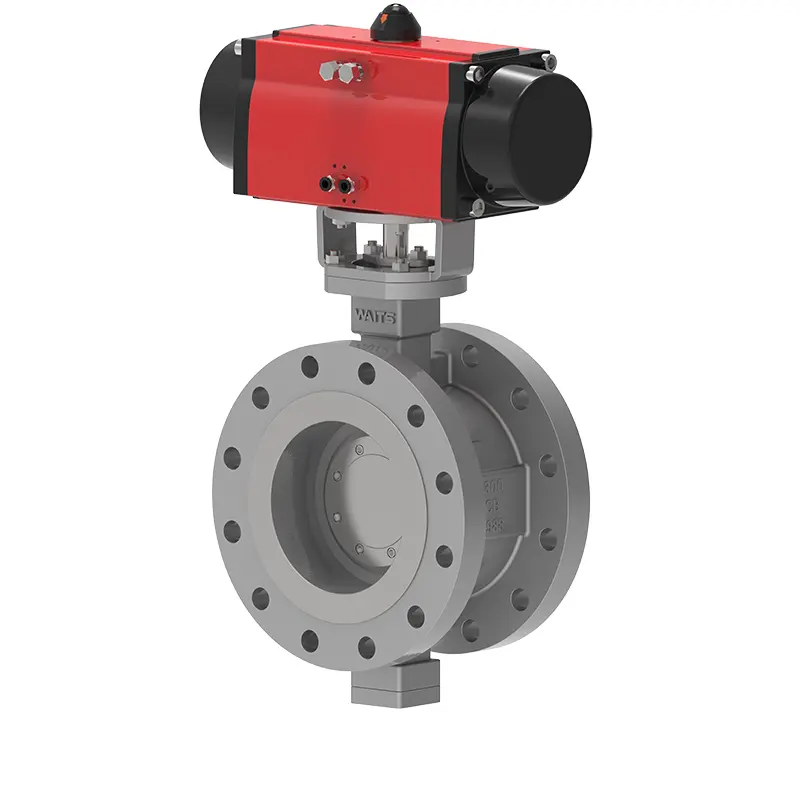

Пнеуматски прирубни метални вентил за седење

Тражите пнеуматске прирубне металне лептира за седење? Зашто онда не бирате чекајте! Ми смо велики произвођач вентила са глобалним седиштем у Вензхоуу, Кини, интегришући дизајн, производњу и продају и у стању да вам пружи свеобухватне услуге и професионалну подршку. Овај вентил се може користити у разним индустријама, укључујући, али не ограничавајући се на челик, струју, нафту, одводњу итд.

Пошаљи упит

Опис производа

Пнеуматски прирубни метални носач вентил је вентил који је веома софистициран од одабира сировина за дизајн и производњу. То је вентил за уштеду енергије са релативно дугом радником. Вентил је састављен од главних компоненти као што су вентил, лептир плоча, заптивни прстен, механизам преноса, итд. Усваја дводимензионални или тродимензионални ексцентрични принцип и примењује нову технологију обраде као што су еластична заптивача или чврст мулти-слојни заптивање.

Што се тиче перформанси, овај вентил лептира има мали оперативни момент, отпорност на корозију, отпорност на високу температуру, отпорност на хабање, прилагодљивост различитим врстама медија, укупне поуздане перформансе, ефикасније и погодније.

Стандарди за имплементацију

Дизајнерски стандарди	АПИ 609, АВВА Ц504, АИН 593
Стандарди прирубнице	АСМЕ Б 16.5, АСМЕ Б16.47, Ин
Методе везе	РФ,
Тестирање и прихватање	АПИ 598, ЕН 12266-1, ИСО 5208
Структурна дужина	АПИ 609, СМЕ Б16.10 и 558, ИСО 5752
Ниво притиска и температуре	АСМЕ Б16.34,
Ниски стандарди цурења	ИСО 15848-1, АПИ 622
Анти-корозијски дизајн	Наце Мр 0103, Наце Мр 0175

Примена

Величина	НПС 3 "~ НПС 120" ДН80 ~ ДН3000
Опсег притиска	ЦЛ150 ~ ЦЛ1500 ПН6 ~ ПН250
Температурни опсег	; -196 ° Ц ~ + 600 ° Ц
Распон апликација	Додирните воду, канализацију, грађевинарство, нафтни, хемијска индустрија, храна, медицина, текстил, струја, бродоградња, металургија, енергетски систем итд.
Режим погона	Турбине, пнеуматски, електрични
Вентилско тело	А216 ВЦБ, А217 ВЦ6, ВЦ9, А351 ЦФ3, ЦФ8, ЦФ3М, ЦФ8М, А995 4А, 5А, А352 ЛЦБ, ЛЦЦ, ЛЦ2, Ц95800, Монел ...
Вентилска плоча	А216 ВЦБ, А217 ВЦ6, ВЦ9, А351 ЦФ3, ЦФ8, ЦФ3М, ЦФ8М, А995 4А, 5А, А352 ЛЦБ, ЛЦЦ, ЛЦ2, Ц95800, Монел ...
Седиште вентила	13ЦР / СС304 / СС316 / + Графитес + ПТФЕ + СТЛ
Вентил	Ф6А, Ф304, Ф316, 17-4ПХ, Ф51, Ф53, Монел К500 ...
Матица вентила	Легура бакра
Паковање	Флексибилни графит, паковање у графитима, политетрафлуороетилен ...

Функције перформанси

1. Пнеуматски прирубни метални носач седећи вентил је релативно мали и лаган, флексибилан и штедљив рад који ради.

2 Вентил се строго спроводи у складу са различитим стандардима, тежећи поузданим перформансама за бртвљење.

3. У главним функционалним перформансама, карактеристике протока су добре, осигуравајући функцију главног прилагођавања.

4. Ексцентрични принцип се примењује на дизајн, а површина заптивања је скоро нула хабања.

5. Има широк спектар апликација и може се користити у различитим индустријама. Може се прилагодити цевоводима различитих услова рада, као што су различите температуре, разреде и корозија. Главни медији који се могу користити укључују воду, паре, уље, ваздух, гас итд.

6 Тело вентила и седиште вентила вентила повезују делове, а површински слој за бртвљење је направљен од навршећих топлотних алуистичких материјала отпорних на топлотну и корозију.

7. Што се тиче троје ексцентричног принципа у вентилу, средишња линија осовине одступа од средишње линије површине за заптивање, а средишња линија осовине не може се наступити од средишње линије цевовода, а средишња линија површине за заптивање вентила (конусна конус) формира угао са средишњом линијом цевовода.

8 Постоје више слојева заптивних прстенова учвршћених на плочи вентила, које су толерантне на високе температуре и немају трења приликом отварања и затварања. Када се затвори, јер се обртни момент механизма преноса повећава, заптивач је надокнађен. Примена меких и тврдих ламинираних металних лимова такође може осигурати да заптивање вентила не утиче температура и промене животне средине.

Pneumatic Flanged Metal Seated Butterfly Valve
