Куглични вентил

Ваитс Валве, са својом комплетном производном линијом, може да вам обезбеди производе са кугластим вентилом. Имамо богато искуство у дизајну и производњи вентила, инсистирајући на квалитету производа и пратећим услугама, повлашћеним ценама производа и благовременој испоруци. У потпуности разматрамо различите апликације и усвајамо различите производне стандарде, као што су АПИ6Д/ ИСО17292/БС5351, итд.

Пошаљи упит

Опис производа

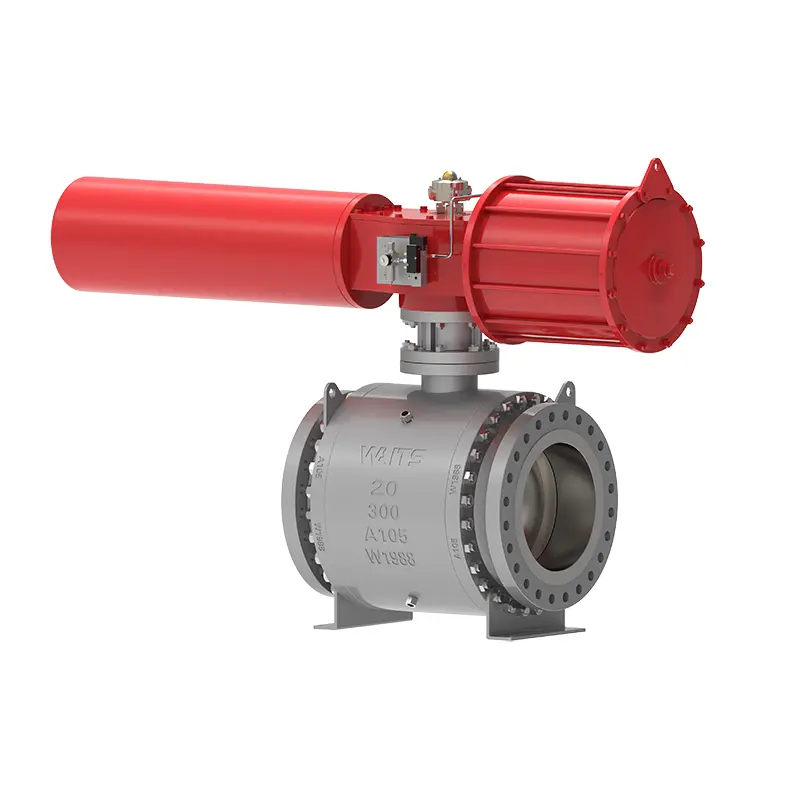

Куглични вентил са клипом је челични куглични вентил, који је дизајниран и произведен уз пуно разматрање перформанси и укупног века употребе. Тело вентила је ковано од висококвалитетних материјала, кугла је уграђена, а средња прирубница и врат су причвршћени вијцима. Седиште вентила узводно и низводно су ефекти једног клипа, ДББ функција. У исто време, постоје три структуре за заптивање између седишта вентила и кугле:

1. Традиционална структура меког печата;

2. Троугласта структура заптивке прстена;

3. Тврда заптивна структура.

Стандарди имплементације

Стандарди дизајна	АПИ 6Д, АПИ 608, АСМЕ Б16.34, ИСО 17292, БС5351;
Стандарди прирубница	АСМЕ Б 16.5, АСМЕ Б16.47, АСМЕ Б16.25, АСМЕ Б16.11, БС 12627;
Методе повезивања	РФ, РТЈ, БВ
Тестирање и прихватање	АПИ598, АПИ 6Д, БС12569;
Структурна дужина	АСМЕ Б16.10, БС 558, БС12982, ИСО 5752;
Нивои притиска и температуре	АСМЕ Б16.34、
Захтеви за заштиту од пожара	АПИ6ФА АПИ607
Ниски стандарди цурења	ИСО 15848-1, АПИ 622
Антикорозивни дизајн	НАЦЕ МР 0103, НАЦЕ МР 0175

Апликација

Величина	НПС 1” ~ 60” ДН25~ДН1500
Распон притиска	Класа 150~ 2500 ПН10-ПН420
Температурни опсег	；-196℃ ~ +260℃
Опсег примене	Вода са чесме, канализација, грађевинарство, нафта, хемијска индустрија, храна, медицина, текстил, електрична енергија, бродоградња, металургија, енергетски систем итд.
Режим вожње	Турбина, пнеуматска, електрична
Тело вентила	Отковци: А105, А182 Ф304, Ф304Л, Ф316, Ф316Л, Ф51, Ф53, А350 ЛФ2, ЛФ3, ЛФ5, Монел, Одливци: А216 ВЦБ, А351 ЦФ3, ЦФ8, ЦФ3М, ЦФ8М, А995 4А, 5А, А352 ЛЦБ, ЛЦЦ, ЛЦ2
Лопта	Сфера: ЦС+ЕНП, А182 Ф304, Ф304Л, Ф316, Ф316Л, Ф51, Ф53, ЦС+ТЦЦ, ЦС+Ни60
Прстен за подршку седишта вентила	Прстен за подршку седишта: ЦС+ЕНП, А182 Ф304, Ф304Л, Ф316, Ф316Л, Ф51, Ф53, ЦС+ТЦЦ, ЦС+Ни55
Уметак седишта вентила	ПТФЕ, РПТФЕ, најлон, Девлон, ПЕЕК
Стебло вентила	А182 Ф6а, Ф316, Ф51, А105+ЕНП, АИСИ 4140+ЕНП, 17-4ПХ

Карактеристике перформанси

1. Стабло вентила је дизајнирано да спречи избацивање вретена вентила из тела вентила услед неправилног рада.
2. Кугласти вентил има ватроотпорни и антистатички уређај.
3. Прикључци за убризгавање масти за хитно заптивање су пројектовани на заптивци седишта вентила и заптивке стабла вентила. Нормално заптивање се не ослања на заптивну маст. Када је заптивна површина оштећена и узрокује цурење, заптивна маст се може убризгати за хитну поправку. Сваки прикључак за убризгавање масти је опремљен вентилом за убризгавање масти и уграђеним једносмерним вентилом.
4. Одводни вентил је инсталиран на најнижој позицији тела вентила за вентилацију и дренирање шупљине вентила; вентил за одзрачивање је инсталиран на горњем делу тела вентила за вентилацију и чишћење шупљине вентила на мрежи. Одводни вентил и вентил за одзрачивање могу бити изолациони вентили или специјални испусни спојеви како би се осигурала сигурност, поузданост и удобност.
5. Опремљен је прикључном плочом која може да одговара различитим погонским уређајима, укључујући ручке, пужне зупчанике, електричну, пнеуматску, везу гас-течност, електро-хидрауличну везу итд.
6. Вентил са завареним крајевима може подесити завршни материјал вентила (прелазни део) према корисниковом степену материјала цевовода како би се осигурала прилагодљивост и заварљивост чврстоће материјала. За вентиле са чаурама на оба краја, дужина чаура може осигурати да операције заваривања на лицу места не утичу на заптивне материјале.
7. Закопани дизајн. За закопане вентиле, вретено вентила се продужава у складу са потребама пројекта како би се олакшале надземне операције, а одговарајући уређаји за убризгавање масти, испуштање канализације и вентилацију се протежу од цеви до земље. Висину укопаног и подигнутог вентила обезбеђује купац.

Trunnion Ball Valve
