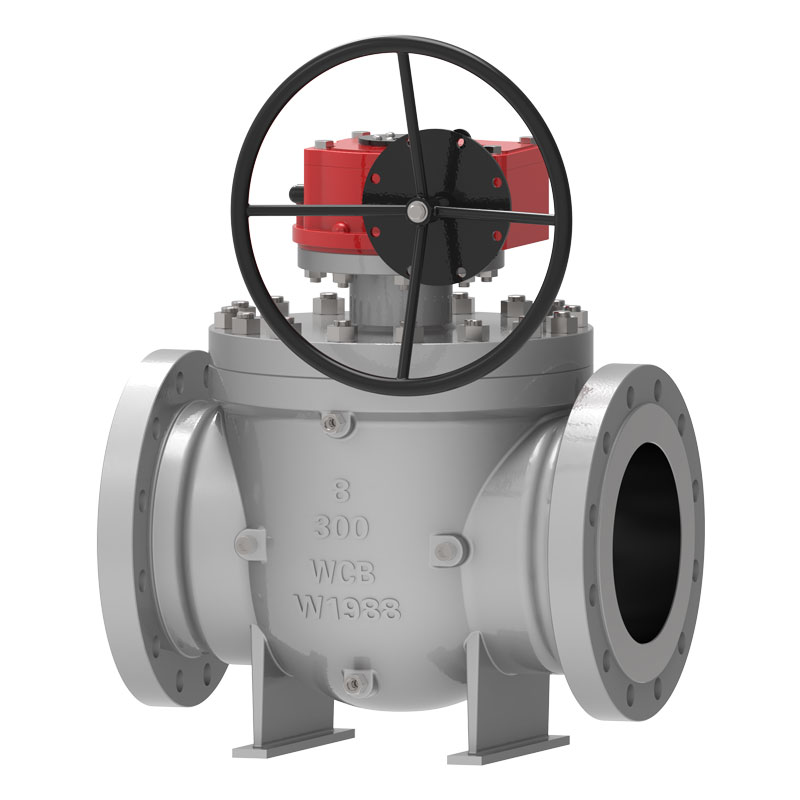

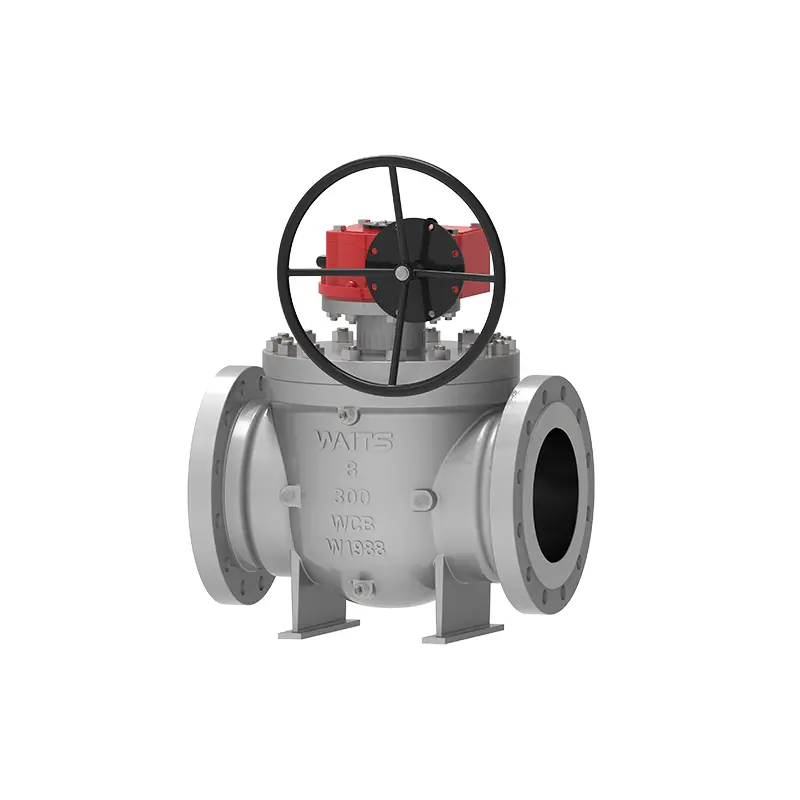

Куглични вентил за горњи улаз

Ваитс је велики произвођач и добављач вентила. Његова комплетна производна линија може произвести висококвалитетне кугличне вентиле врхунског улаза. Овај кугласти вентил је дизајниран, произведен и прегледан у строгом складу са АПИ стандардима. Начин вожње може клијентима пружити много решења. Имамо више од једне производне базе, а наш капацитет испоруке је веома поуздан, што дубоко воле нови и стари купци.

Пошаљи упит

Опис производа

Кугласти вентил са горњим улазом се углавном користи у цевоводима и индустријским системима. На основу традиционалног кугличног вентила пуног пречника, има предности одржавања на мрежи и смањеног цурења. Метода рада може бити ручна, мењачка, пнеуматска, електрична, гас-течност, електро-хидраулична веза итд.

Стандарди имплементације

Стандарди дизајна	АПИ 608, АПИ 6Д, АСМЕ Б16.34
Стандарди прирубница	АСМЕ Б 16.5, АСМЕ Б16.47, АСМЕ Б16.25,
Методе повезивања	РФ, РТЈ, БВ
Тестирање и прихватање	АПИ598, АПИ 6Д,
Структурна дужина	АПИ 6Д, АСМЕ Б16.10
Нивои притиска и температуре	АСМЕ Б16.34、
Захтеви за заштиту од пожара	АПИ6ФА АПИ607
Ниски стандарди цурења	ИСО 15848-1, АПИ 622
Антикорозивни дизајн	НАЦЕ МР 0103, НАЦЕ МР 0175

Апликација

Величина	НПС1-1/2″~ 60”ДН40~ДН1500
Распон притиска	Класа 150~ 2500 ПН10-ПН420
Температурни опсег	；-60*Ц ~ +260°Ц
Опсег примене	Нафта, хемијска индустрија, металургија, лака индустрија, електране, градско водоснабдевање, услови рада на ниским температурама и даљински цевоводи као што су нафта, гас и природни гас.
Режим вожње	Турбина, пнеуматска, електрична
Тело вентила	Отковци: А105, А182 Ф304, Ф304Л, Ф316, Ф316Л, Ф51, Ф53, А350 ЛФ2, ЛФ3, ЛФ5, Монел, Одливци: А216 ВЦБ, А351 ЦФ3, ЦФ8, ЦФ3М, ЦФ8М, А995 4А, 5А, А352 ЛЦБ, ЛЦЦ, ЛЦ2
Лопта	Сфера: ЦС+ЕНП, А182 Ф304, Ф304Л, Ф316, Ф316Л, Ф51, Ф53, ЦС+ТЦЦ, ЦС+Ни60
Прстен за подршку седишта вентила	Прстен за подршку седишта: ЦС+ЕНП, А182 Ф304, Ф304Л, Ф316, Ф316Л, Ф51, Ф53, ЦС+ТЦЦ, ЦС+Ни55
Уметак седишта вентила	ПТФЕ, РПТФЕ, најлон, Девлон, ПЕЕК
Стебло вентила	А182 Ф6а, Ф316, Ф51, А105+ЕНП, АИСИ 4140+ЕНП, 17-4ПХ

Карактеристике перформанси

1. Највећа разлика између кугличног вентила са горњим улазом и обичног вентила је у томе што се може одржавати на мрежи без растављања вентила са цевовода, што смањује трошкове одржавања и продужава радни век. Има заварену завршну структуру и поставља се на цевовод, који није под утицајем напрезања цевовода и обезбеђује поузданост заптивања.
2. Заптивка седишта вентила укључује седиште вентила, прстен седишта вентила и друге компоненте. Прстен седишта вентила може независно да плута у аксијалном положају. Кроз опругу преднапрезања, седиште вентила може бити заптивено под нултим притиском и условима ниског притиска. Овај дизајн се користи за постизање могућности затварања вентила под радним притиском и условима високог притиска. Са спољашње стране прстена седишта вентила умећемо О-прстенове и еластичне прстенове да бисмо обезбедили заптивање између седишта вентила и тела вентила. Када дође до пожара на месту употребе експандираног графита, перформансе заптивања се такође могу одржати. 3. Када седиште вентила и заптивка вентила пропуштају због оштећења, заптивна маст убризгана вентилом за убризгавање масти може постићи ефекат хитног заптивања. Када је вентил у нормалном радном стању, маст се може убризгати кроз вентил за убризгавање масти како би се подмазала вретена вентила и површина кугле, чинећи отварање и затварање флексибилнијим.
4. За вентиле инсталиране под земљом, вретено вентила се може продужити по потреби, а величина може бити по жељи купаца. Све канализационе цеви, издувне цеви и уређаји за хитно убризгавање масти су сходно томе продужени, а остали повезани цевоводи су близу продуженог дела вентила. Канализациони вентил, вентил за одзрачивање и вентил за убризгавање масти су повезани са земљом ради уградње, како би се олакшало редовно одржавање главног вентила.
5. Горње и доње вретено вентила су дизајниране за антистатичност према АПИ6Д и ИСО17292 стандардима.
6. Када се једно седиште вентила са једним клипом користи узводно и седиште вентила са двоструким клипом низводно, вентил има функцију двоструког блокирања и може истовремено да одсече медијум од узводног и низводног. Када је маса задржана у шупљини вентила ненормално под притиском услед повећања температуре, седиште вентила може аутоматски да отпусти притисак (испуштање на узводну страну).
7. Куглица горњег улазног кугличног вентила је фиксирана, а површина је брушена, полирана и очвршћена. Клизни лежај је уграђен између кугле и вретена вентила да би се смањило трење и радни обртни момент.
8. Прирубница за повезивање између вентила и актуатора је у складу са ИСО 5211 стандардима, што је лакше прилагодити и заменити.

Top Entry Ball Valve
