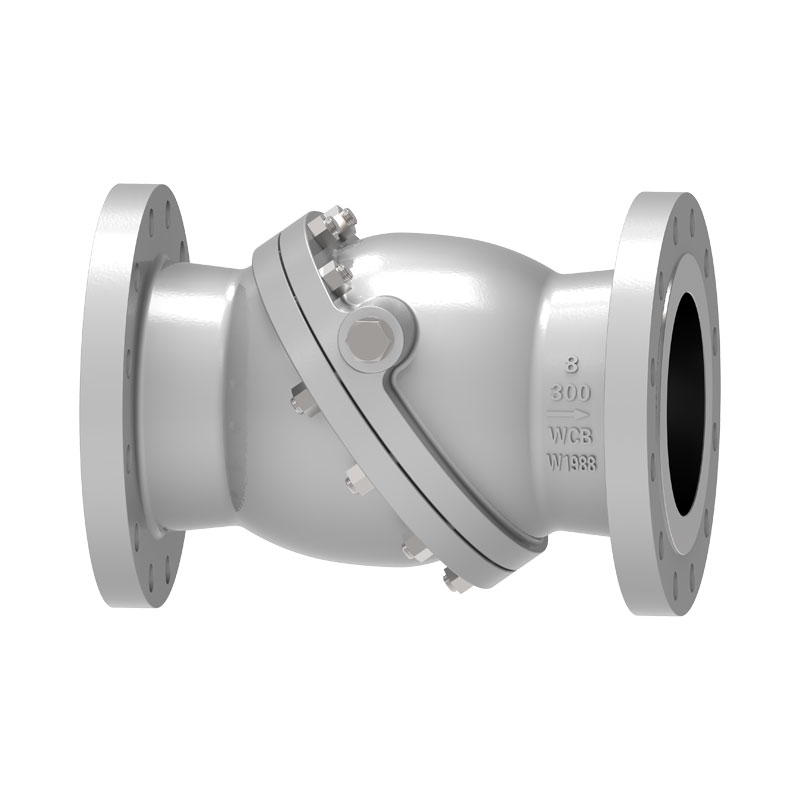

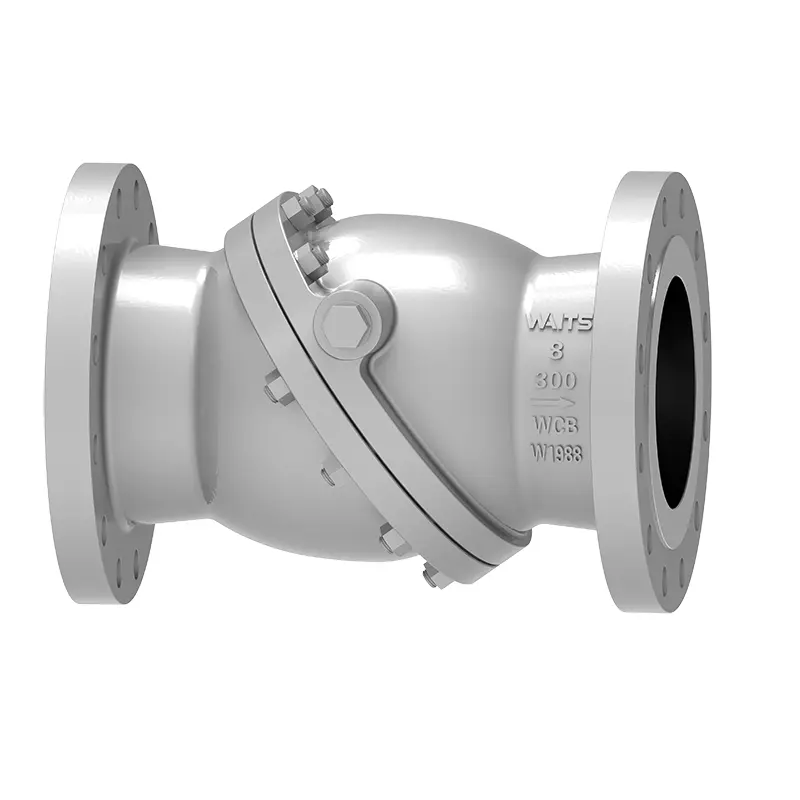

Контролни вентил са нагнутим диском

Повратни вентил са нагнутим диском је висококвалитетан и издржљив производ Ваитс Валвеа. Као професионални произвођач вентила, наша технологија и производна опрема иду у корак са напредним нивоом индустрије у реалном времену. Након ажурирања и потпуног прегледа, производ се може брзо затворити, а диск вентила може брзо доћи до положаја седишта вентила, минимизирајући појаву удара.

Пошаљи упит

Опис производа

Неповратни вентил са нагнутим диском је неповратни вентил без удара. Његова главна предност је да превазиђе удар и водени чекић узрокован закретним неповратним вентилом и неповратним вентилом за подизање и оствари рад без удара.

Стандарди имплементације

Стандарди дизајна	БС1868,АПИ6Д,АПИ594
Стандарди прирубница	АСМЕ Б16.5、АСМЕ Б16.25、
Методе повезивања	РФ.РТЈ.БВ
Тестирање и прихватање	АПИ598, АПИ 6Д
Структурна дужина	АПИ6Д/АСМЕ Б16.10,
Нивои притиска и температуре	АСМЕ Б16.34、
Антикорозивни дизајн	НАЦЕ МР 0103, НАЦЕ МР 0175.ИСО15156

Апликација

Величина	НПС 2”~ НПС 36″ ДН50 ~ ДН900
Распон притиска	ЦЛ150 ~ЦЛ600 ПН10~ ПН100
Температурни опсег	;-29°Ц~+545°Ц
Опсег примене	Погодан је за различите медије као што су вода, парно уље, азотна киселина, сирћетна киселина, јаки оксидациони медији итд.
Тело вентила	Отковци: А105, А182 Ф304, Ф304Л, Ф316, Ф316Л, Ф51, Ф53, Б148, А350 ЛФ2, ЛФ3, ЛФ5, Одливци: А216 ВЦБ, ЦФ3, ЦФ8, ЦФ3М, ЦФ8М, 4А, 5А, Ц95800, ЛЦБ, ЛЦЦ, ЛЦ2
Плоча вентила	Отковци: А105, А182 Ф304, Ф304Л, Ф316, Ф316Л, Ф51, Ф53, Б148, А350 ЛФ2, ЛФ3, ЛФ5, Монел, Одливци: А216 ВЦБ, ЦФ3, ЦФ8, ЦФ3М, ЦФ8М, 4А, 5А, Ц95800, ЛЦБ, ЛЦЦ, ЛЦ2
Седиште вентила	Материјал кућишта, 13ЦР, нерђајући челик 304/316, монел, цементни карбид, легура 20, легура бакра итд.
Стебло вентила	А182 Ф6а,17-4ПХ, Ф304 Ф316, Ф51, ...

Карактеристике перформанси

Повратни вентил са нагнутим диском користи двоструке ексцентричне дискове у дизајну и производњи, а седиште вентила је благо еластично метално седиште вентила, које може осигурати перформансе заптивања вентила током рада. Лептир диск помаже да се брзо отвори и има јаку издржљивост, ефикасно продужава радни век, штеди ваше трошкове одржавања и замене, има низак отпор протока и одличне перформансе.
