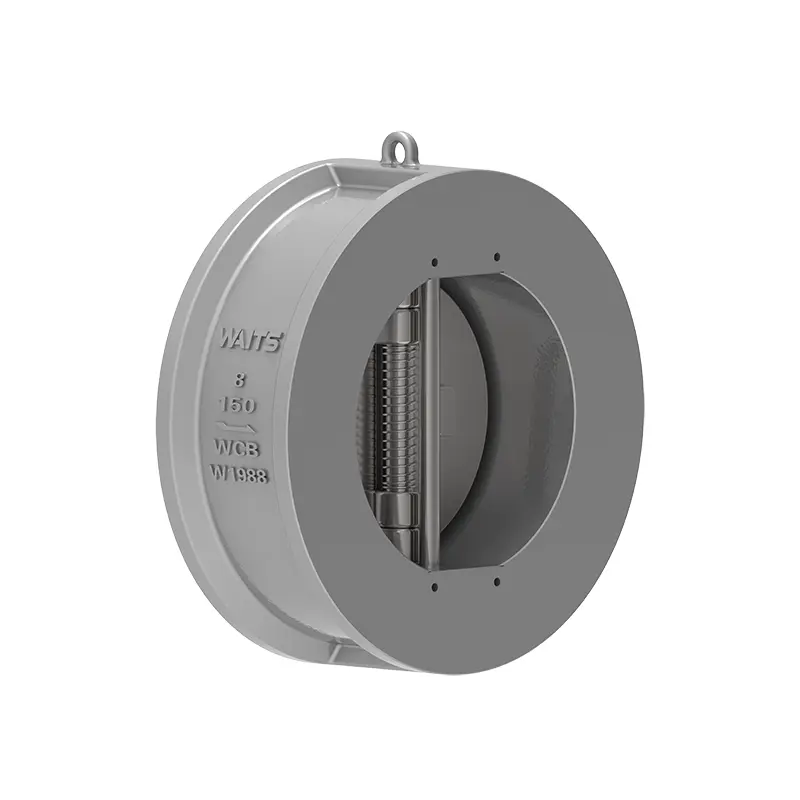

Меки заптивни вентил са двоструком плочицом

Можете бити сигурни да ћете изабрати неповратни вентил са двоструком плочом меког заптивача који производи Ваитс. Као добављач вентила са комплетном производном линијом, наши производи су веома прилагодљиви. У погледу заптивања, можемо имати различите облике заптивања као што су НБР, ЕПДМ, Хипалон, ФКМ, итд., који се могу прилагодити вашим потребама и задовољити различите стандарде као што су АПИ/ДИН/ЈИС.

Пошаљи упит

Опис производа

Лептир плоча меког заптивног вентила са двоструком плочом је два полукруга, са диском са опругом окаченим на централни вертикални клин.
Када се вентил отвори, комбинована сила течности налази се у центру заптивне површине диска, а тачка дејства силе потпоре опруге која делује као реакција налази се у центру површине диска, тако да прво се отвара корен диска. Ово избегава хабање заптивне површине које настаје када се диск отвори у старом конвенционалном вентилу и повећава трајност заптивке вентила.
Када се брзина протока успорава, под дејством силе реакције торзионе опруге, диск се постепено приближава седишту вентила и улази у фазу спорог затварања вентила. Када течност тече назад, њена сила на диск и сила реакције торзионе опруге ће радити заједно, а затварање диска ће се у складу с тим повећати, улазећи у фазу брзог затварања. Сврха овог дизајна је да се смањи феномен воденог чекића, смањи штета од воденог чекића и боље продужи век трајања. Приликом затварања, тачка силе опруге доводи до тога да се врх диска први затвори, спречавајући да корен гризе и побољшавајући трајност заптивне површине вентила.

Стандарди имплементације

Стандарди дизајна	АПИ594, АПИ6Д, АСМЕ Б16.34
Стандарди прирубница	АСМЕ Б16.5, ДИН2543~2548, АПИ 605, АСМЕ Б16.47, МСС СП-44, ИСО7005-1.
Методе повезивања	Тип плочице, Тип прирубнице, Тип ушице,
Тестирање и прихватање	АПИ598, АПИ 6Д,
Structural length	АПИ594, АПИ6Д, ДИН3202
Нивои притиска и температуре	АСМЕ Б16.34

Апликација

Size	НПС 2”~ НПС 60″ ДН50 ~ ДН1500
Распон притиска	ЦЛ125 ~ЦЛ150 ПН10~ ПН16
Температурни опсег	；-20-150
Опсег примене	Погодан је за различите медије као што су вода, парно уље, азотна киселина, сирћетна киселина, јаки оксидациони медији итд.
Тело вентила	DI.A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,，，
Valve plate	Одливци: А216 ВЦБ, ЦФ3, ЦФ8, ЦФ3М, ЦФ8М, 4А, 5А, Ц95800,
Седиште вентила	НБР, ЕПДМ, ФКМ...
Valve stem	А182 Ф6а,17-4ПХ, Ф304 Ф316, Ф51, ...

Карактеристике перформанси

1. Компоненте меког заптивног вентила са двоструком плочицом укључују тело вентила, диск вентила, осовину вентила, опругу и друге делове, који су повезани типом стезања и имају компактну структуру.
2. Лептир плоча вентила је направљена од два полукруга и принуђена је да се врати опругом. Заптивна површина може бити израђена од материјала отпорног на хабање који се наноси на тело или обложена гумом. Има широк спектар употребе и поуздано заптивање.
3. Диск вентила има кратак ход затварања и опружан је, са осетљивим деловањем и великом брзином затварања, што значајно смањује водени удар.
4. Пошто меки заптивни вентил са двоструком плочом има компактну структуру, малу величину, малу тежину и једноставну инсталацију, погодан је за употребу у ситуацијама када је простор за инсталацију ограничен. Може се користити у хоризонталним или вертикалним цевима.
5. Применљиво на воду, парно уље, азотну киселину, сирћетну киселину, јаке оксидационе медије и друге медије.

Soft Seal Dual Plate Check Valve
