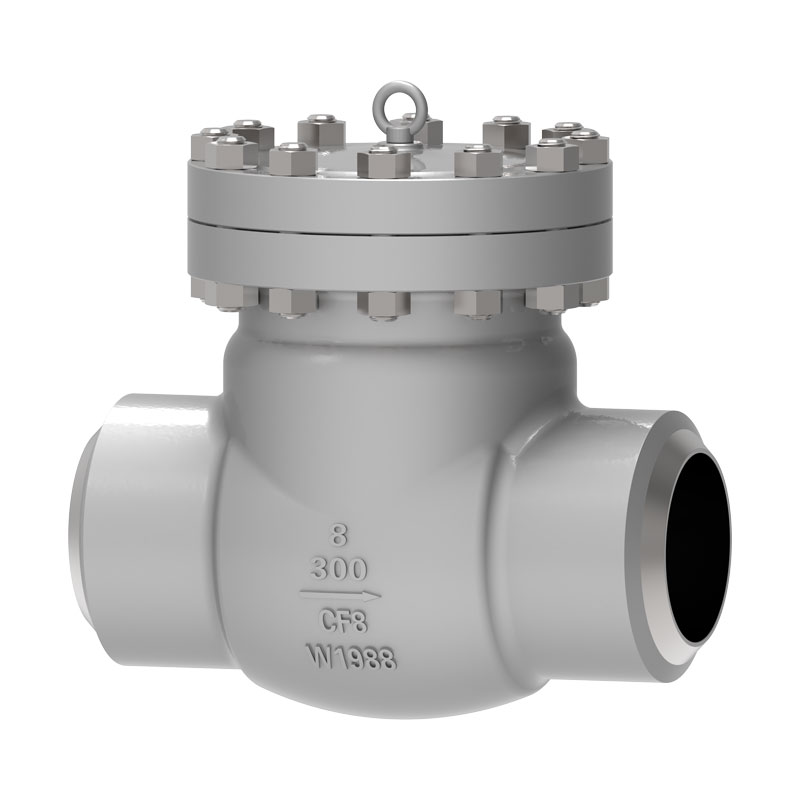

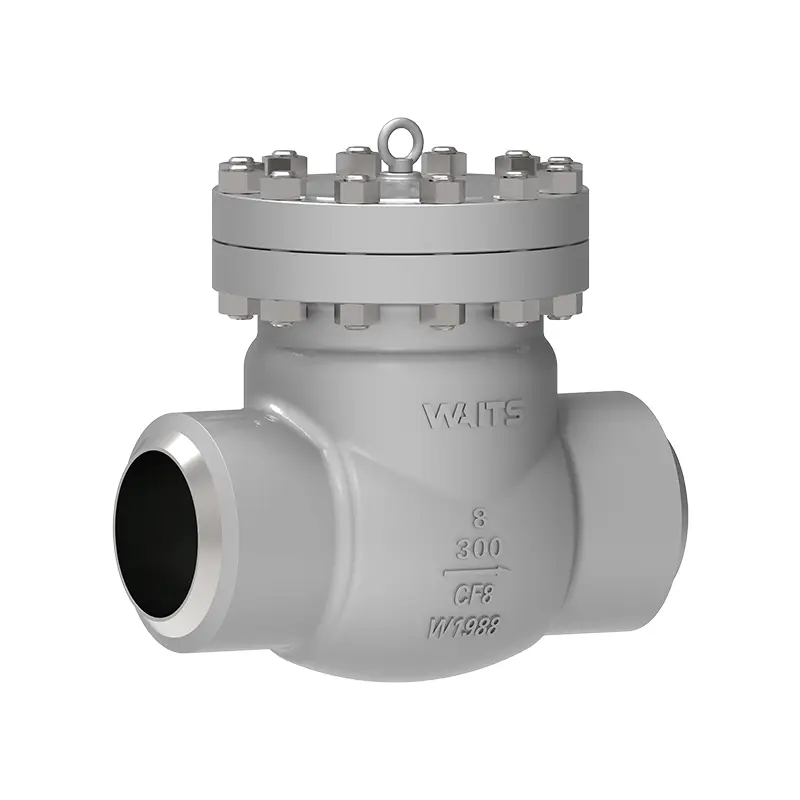

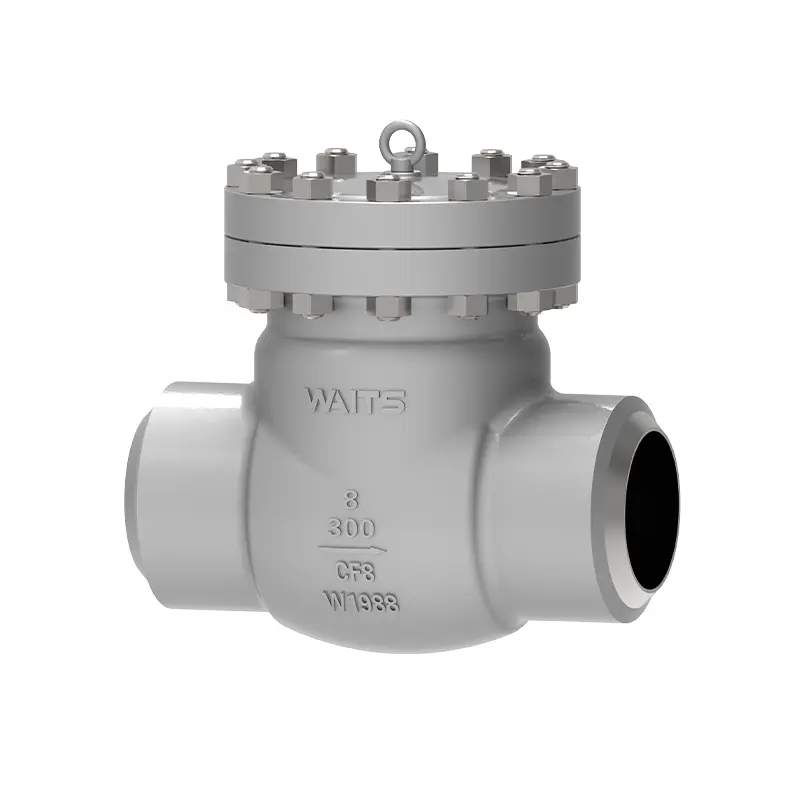

Криогени закретни неповратни вентил

The cryogenic swing check valve is a high-quality product manufactured by Waits Valve, and we can provide you with a competitive price, high cost performance. This product has been well used in Saudi Arabia, the United Arab Emirates, Kuwait, and the northern region. We hope to establish long-term cooperative relations with more customers and create a win-win future.

Пошаљи упит

Опис производа

Криогени повратни вентил се користи у систему управљања опремом за складиштење и транспорт криогених течности како би се спречио повратни ток криогених медија. Има карактеристике флексибилног пребацивања и поузданог заптивања.
Када медијум тече у одређеном правцу, диск вентила се отвара силом медија; када се медијум враћа назад, због сопствене тежине диска вентила и реакционе силе медијума, диск вентила и заптивна површина седишта вентила су чврсто затворени, чиме се постиже сврха спречавања повратног тока медијума.
Applicable media: methane, liquefied natural gas, hexene, carbon dioxide, liquid ammonia, liquid oxygen, liquid nitrogen, liquid hydrogen and other cryogenic media.

Implementation Standards

Стандарди дизајна	БС1868, АПИ602, АСМЕ16.34
Стандарди прирубница	АСМЕ Б16.10, АСМЕ Б16.25, АСМЕ Б16.5
Методе повезивања	РФ, РТЈ, БВ
Тестирање и прихватање	АПИ598, АПИ6Д,
Структурна дужина	ASME B16.10,
Оцене притиска и температуре	АСМЕ Б16.34、
Ватроотпорни тест	АПИ607, АПИ6ФА
Ниски стандарди цурења	ИСО 15848-1, АПИ 622
Anti-corrosion design	НАЦЕ МР 0103, НАЦЕ МР 0175

Апликација

Величина	НПС 2″ ~ НПС 24″ ДН50~ ДН600
Распон притиска	ЦЛ150~ ЦЛ500 ПН10~ ПН250
Температурни опсег	；-196°Ц ~ +150°Ц
Опсег примене	Углавном се користи у опреми за етилен, течни природни гас, природни гас ЛПГ, резервоаре за складиштење ЛНГ, пријемне базе и сателитске станице, опрему за одвајање ваздуха, петрохемијску опрему за одвајање репног гаса, течни кисеоник, течни водоник, течни азот, течни аргон,
Режим вожње
Тело вентила/поклопац вентила	А182 Ф304/Ф304Л/Ф316/Ф316Л/ЦФ3/ЦФ3М/ЛФ2/ЛЦБ/ЛФ3/ЛЦЦ
Плоча вентила/седиште вентила	Ф316/Ф304+ХФ
Стабло вентила	Ф6А Ф304 Ф316 Ф51 Ф53 Монел К500
Матица вретена вентила	Легура бакра
Паковање	Флексибилни графит, графитна азбестна амбалажа, политетрафлуороетилен...

Карактеристике перформанси

1. Small fluid resistance.
2. Cryogenic swing check valve can be installed horizontally or vertically.
3. Предтретман делова течним азотом на ниској температури.
4. Поклопац вентила прихвата поклопац вентила за завртње, поклопац вентила за заваривање и поклопац вентила за самозатезање притиска.

Cryogenic Swing Check Valve
