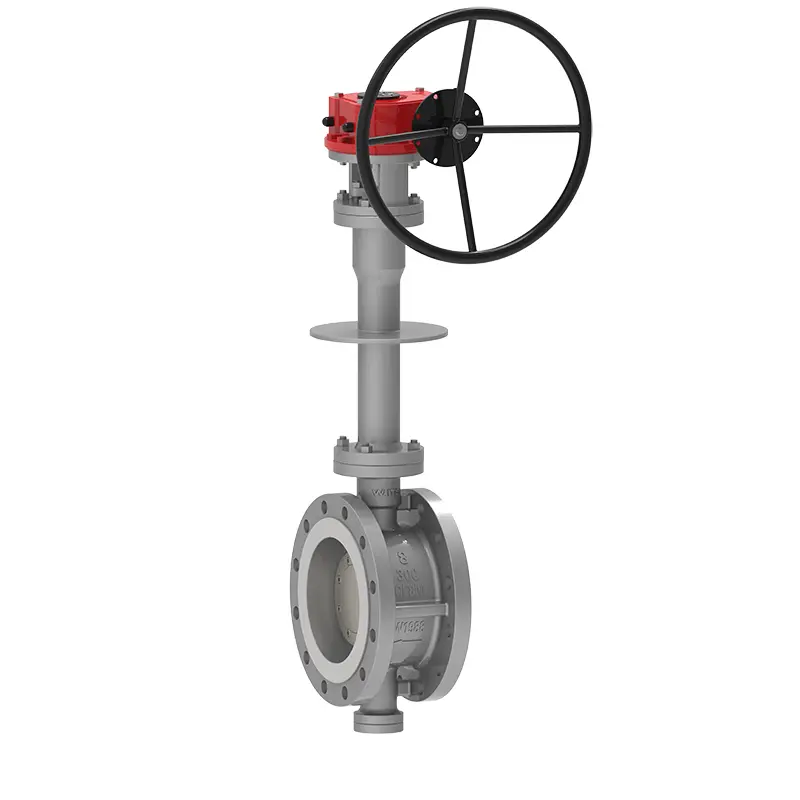

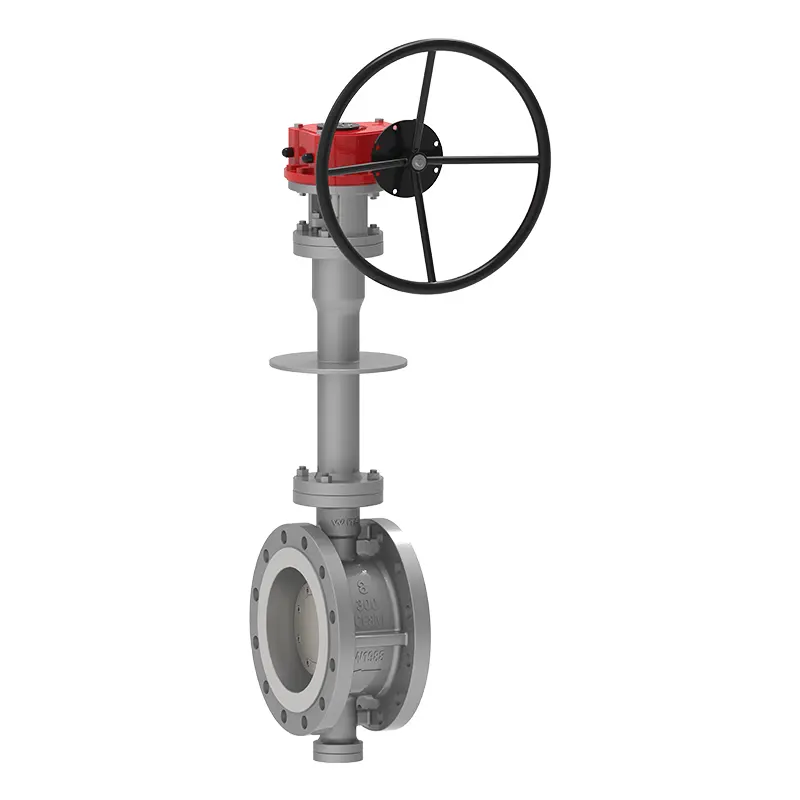

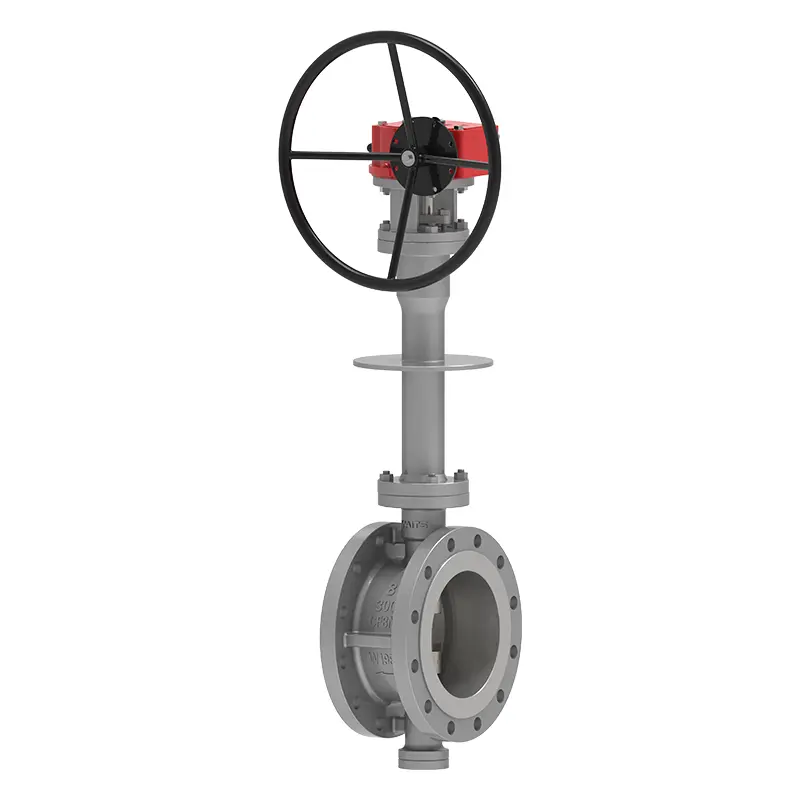

Криогени бочни улаз Буттерфли вентил

Криогени бочни улаз Лептир вентил произведен чека је од висококвалитетних сировина и квалитетан је контролисан током целог процеса. Има одличне перформансе и високе перформансе трошкова. Овај вентил може да поднесе изузетно ниске температуре и погодан је за сложеније услове рада. Имамо 30 година искуства у производњи вентила и задржимо пионирство и иновативно. Надамо се да ћемо имати дугорочну сарадњу са више купаца.

Пошаљи упит

Опис производа

Криогени бочни улаз Лептир вентил је дуг-живот, вентил који штеди енергију која је уштеда текстова новоразвијеног чека. Састоји се од тела вентила, плоча лептира, заптивни прстен, механизам преноса и других главних компоненти. Његова структура усваја дводимензионални или тродимензионални ексцентрични принцип принципа и примењује нову технологију компатибилну са еластичним бртвама за бртвљење или тврдо и меко више на више нивоа, што смањује обртни момент када лептир вентил ради, штеди више напора и енергије. Такав избор и избор процеса такође може осигурати укупну отпорност на корозију, отпорност на високу температуру и отпорност на хабање лептира.

Стандарди за имплементацију

Дизајн стандард	АПИ 609, БС 6364
Прирубнички стандард	АСМЕ Б16.25 (БВ)
Сеф	Фире 6ФА
Крајњи прикључак	Двострука прирубница, бв, вафер, луг итд.
Инспекција и тест	АПИ 598 & БС 6364
Прихватање тестирања ниског температуре	ГБ / Т 24925, БС6364, ИСО 28921-1, МСС-СП-134, МЕСЦ СПЕ77 / 200
Лицем у лице	АПИ 609, АСМЕ Б16.10 и 558
Ниво притиска и температуре	АСМЕ Б16.34
Низак стандард цурења	ИСО 15848-1, АПИ 622
Анти-корозијски дизајн	Наце Мр 0103, Наце Мр 0175

Примена

Величина	3 "-52", ДН80-ДН1300
Оцена притиска	Класа 150-900, ПН16-ПН160
Радна температура	-196 ° Ц ~ 150 ° Ц
Распон апликација
Оператор	Опрема, електрични, пнеуматски, голи стабљика итд.
Телесни материјал	А351 ЦФ3, ЦФ8, ЦФ3М, ЦФ8М итд.
Вентилска плоча	А351 ЦФ3, ЦФ8, ЦФ3М, ЦФ8М итд.
Седиште вентила	Нерђајући челик + СТЛ; Нерђајући челик + графит
Вентил	КСМ-19, ГР660 ТИ2 / ХТ

Функције перформанси

1. криогени бочни улаз Лептир вентил усваја двоструки прекривач и мали ексцентрично дизајн: обртни момент достиже водећи домаћи ниво (40% ~ 60% вршњака), а одговарајуће електричне и пнеуматске цене су врло повољни;
2 Прстен за седиште и заптивање вентила може се заменити на мрежи са дизајном претинца за одржавање: седиште вентила и заптивни прстен су раздвојени, а вентил има инспекцијски порт за лако одржавање и замјену.
3. горњи и доњи двоструки тастери вентилске плоче и стабљика вентила могу осигурати да се неће заглавити на ниским температурама, а истовремено испунити АПИ 609 анти-летећег дизајна;
4. Закретни момент вентила је мали: површина заптивања је близу нулте хабања, која проширује радни век вентила;
5. има широк спектар апликација и може се користити за ултра-ниске температурне уређаје као што су ЛНГ, пропилен и етилен;
6 Добра перформанса за заптивање: цурење на нормалној температури је АПИ598 и цурење на ниској температури је 1/3 од БС6364. Испуњавају позитивне и обрнуте захтеве заптивања БС6364 на ниским температурама;
7. Тело вентила и седиште вентила су одвојене компоненте: седиште вентила и заптивни прстен могу се направити од различитих материјала за испуњавање радних услова;
8 Три ексцентричности: Средишња линија осовине одступа од средишње линије површине за бртвљење, средишња линија осовине незнатно одступа од средишње линије цевовода, а средишња линија површине за заптивање вентила (конусна конус) формира угаони положај угаоне линије цевовода;

Cryogenic Side Entry Butterfly Valve
