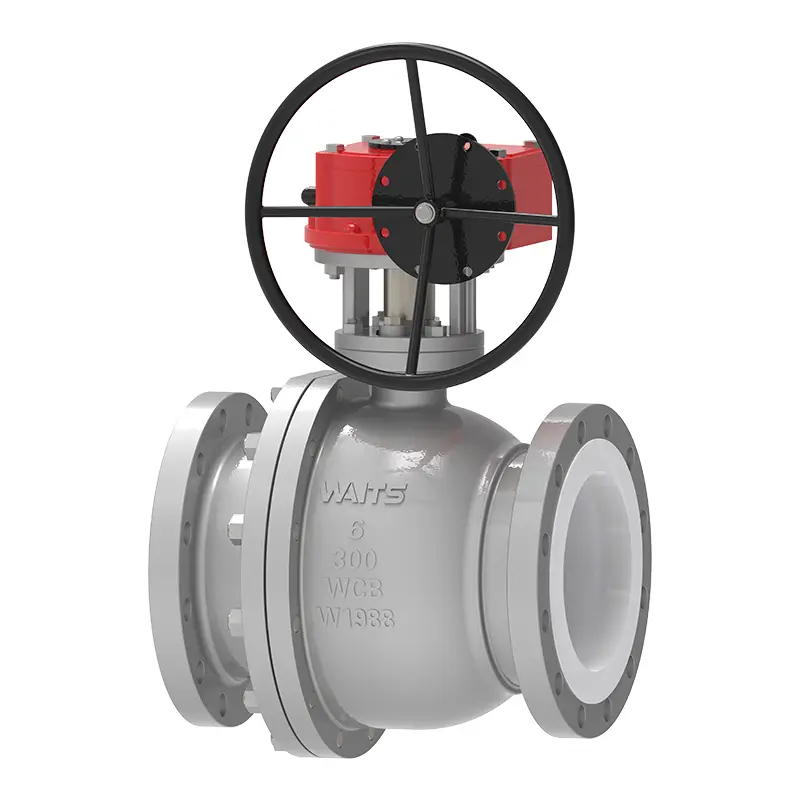

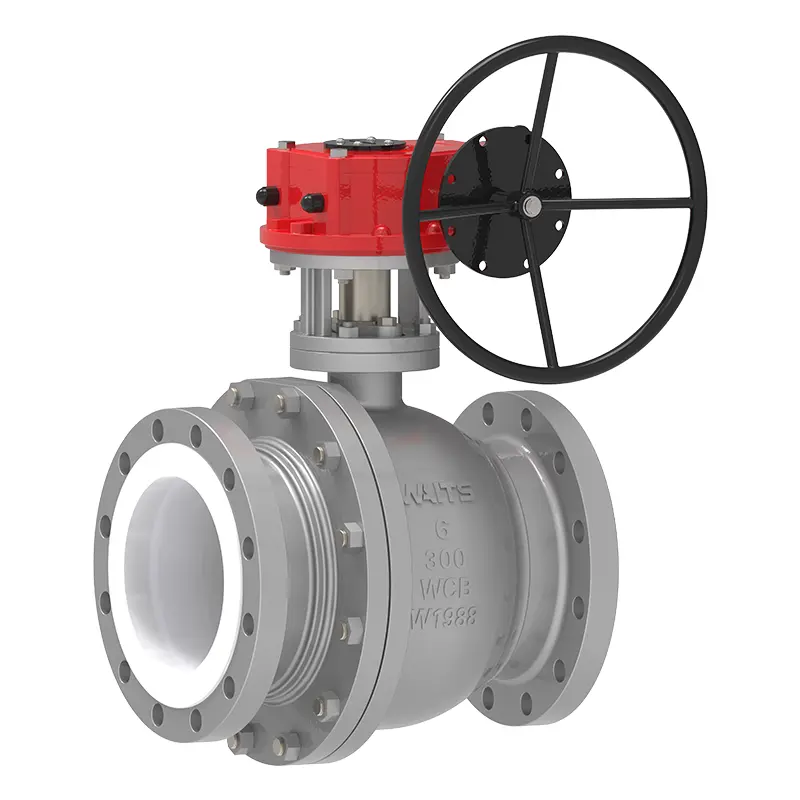

Куглични вентил са зупчаником од ПТФЕ

Ваитс Валве је професионални добављач кугличних вентила са ПТФЕ обложеним зупчаницима у Кини. Наш производ има солидну прецизност преноса зупчаника, ПТФЕ облога је отпорна на корозију, структура је издржљива, а заптивање је веома добро, што може постићи ефикасну контролу протока у тешким индустријским окружењима! Ваитс Велика набавка Валве-а смањује цену сировина.

Пошаљи упит

Опис производа

Ваитс Валве висококвалитетни зупчасти куглични вентил са ПТФЕ облогом је вентил који покреће зупчасти механизам. Зупчасти пренос може постићи успоравање и појачање обртног момента, и њиме се лако може управљати помоћу ручног точка или актуатора. Посебно је погодан за случајеве великог калибра или високог притиска, штеди више радне снаге и олакшава даљинско управљање у поређењу са ручним кугластим вентилима. Кугла и седиште вентила су обично заптивени металним или неметалним материјалима (као што је ПТФЕ, метална тврда заптивка), са поузданим заптивачем, малим отпором протока и брзим отварањем/затварањем. Широко се користи у индустријама као што су хемијска, фармацеутска, прехрамбена и заштита животне средине.

Куглични вентил са зупчаником обложен ПТФЕ-ом има проточни канал за постизање позитивног затварања уз минимизирање пада притиска и турбуленције течности. Пошто је лопта независна од вретена, може се слободно кретати дуж осе вентила у затвореном положају, али не може да ротира у односу на стабло. Када се притисак у линији примени на куглицу у затвореном стању, лопта се лагано помера низводно да би одржала контакт са низводним седиштем, чиме се постиже примарно заптивање.

Обложени куглични вентили се обично уграђују без обзира на правац протока и веома су погодни за аутоматизовану производњу због својих ИСО монтажних јастучића.

Карактеристике:

1. Заптивка вретена са ниском емисијом

Ниске емисије се постижу захваљујући претходно компримованим чврстим ПТФЕ прстеновима за заптивање и подесивим заптивним спојем. Пошто лопта може да се креће независно од вретена у затвореном положају, елиминишу се бочна оптерећења на заптивку вретена изазвана притиском, обезбеђујући одлично заптивање вретена чак и након хиљада циклуса.

2. Дршка отпорна на издувавање

Куглични вентил обложен ПТФЕ-ом има ефикасан дизајн вретена који не издувава.

3. Антистатички уређај

Антистатичка веза између стабла и тела се постиже опругама.

4. Самокомпензирајуће седиште вентила

Седиште вентила је дизајнирано да увек обезбеди поуздано заптивање са минималним радним моментом, без обзира на висок или низак притисак.

5. Подстава

Чиста ПФА облога, усидрена унутар вентила, погодна за вакуумске апликације.

Стандарди за имплементацију - Куглични вентил са зупчаником од ПТФЕ
Стандарди дизајна	АПИ 6Д/АПИ 608, БС5351
Фланге Стандард	АСМЕ Б16.5/АСМЕ Б16.47-А/Б /ЕН1092-1/2
Методе повезивања	РФ
Тестирање и прихватање	АПИ 598, ЕН12266
Структурна дужина	АПИ6Д/АСМЕ Б16.10/ЕН558
Оцене притиска и температуре	АСМЕ Б16.34
Ватроотпорни тест	/
Ниски стандарди цурења	ИСО 15848-1, АПИ 622
Антикорозивни дизајн	НАЦЕ МР 0175
Куглични вентил са ПТФЕ обложеним зупчаником
Величина	НПС 2″~ НПС 12″ ДН50~ ДН300
Распон притиска	ПН16~ПН40(1,6~4,0МПа)
Температурни опсег	ПТФЕ-20°Ц~+180°Ц
Опсег примене	Транспорт киселина и алкалних раствора, контрола хемијских реактора, третман отпадних вода, фармацеутска, морска вода, итд.
Режим вожње	Црв
Тело вентила/поклопац вентила	Отковци: А105, А182 Ф304, Ф304Л, Ф316, Ф316Л, Ф51, Ф53, Б148, А350 ЛФ2, ЛФ3, ЛФ5, обложени ПТФЕ Одливци: ДИ А216 ВЦБ, ЦФ3, ЦФ8, ЦФ3М, ЦФ8М, 4А, 5А, Ц95800, ЛЦБ, ЛЦЦ, ЛЦ2, обложени ПТФЕ
Заптивна површина	ПТФЕ
Стебло вентила	‌А182-Ф6а-Ф304-Ф316-Ф51 17-4ПХ/КСМ-19 ...
Лопта	А105, А182 Ф304, Ф304Л, Ф316, Ф316Л, Ф51, Ф53, Б148, А350 ЛФ2, ЛФ3, ЛФ5, обложен ПТФЕ
Филлер	Азбест графит, флексибилни графит, политетрафлуороетилен, легура на бази гвожђа

Напомене о одржавању производа

1. Редовно подмазујте пужни зупчаник (користите маст на бази литијума) да бисте спречили суво брушење и хабање.

2. Полако ротирајте ручни точак током рада да бисте избегли ударна оптерећења која оштећују компоненте преноса.

3. Забрањени су рад на прекомерној температури и притиску (флуоропластика је склона деформацији на високим температурама).

4. Прегледајте да ли облога има оштећења (као што су мехурићи или пукотине) током одржавања у искључивању и одмах је замените.

Предности производа

1. Уштеда рада и ефикасност

Зупчаник смањује брзину и повећава обртни момент, значајно смањујући радну силу за вентиле великог пречника.

2.Прецисе Цонтрол

Ручни точак захтева више ротација за фино подешавање отвора (нпр. регулација протока), погодно за сценарије који захтевају прецизну контролу.

3.Поуздана структура

Компоненте преноса су направљене од металних материјала (као што су зупчаници од легуре бакра и вратила од нерђајућег челика), који су отпорни на хабање и имају дуг век трајања.
