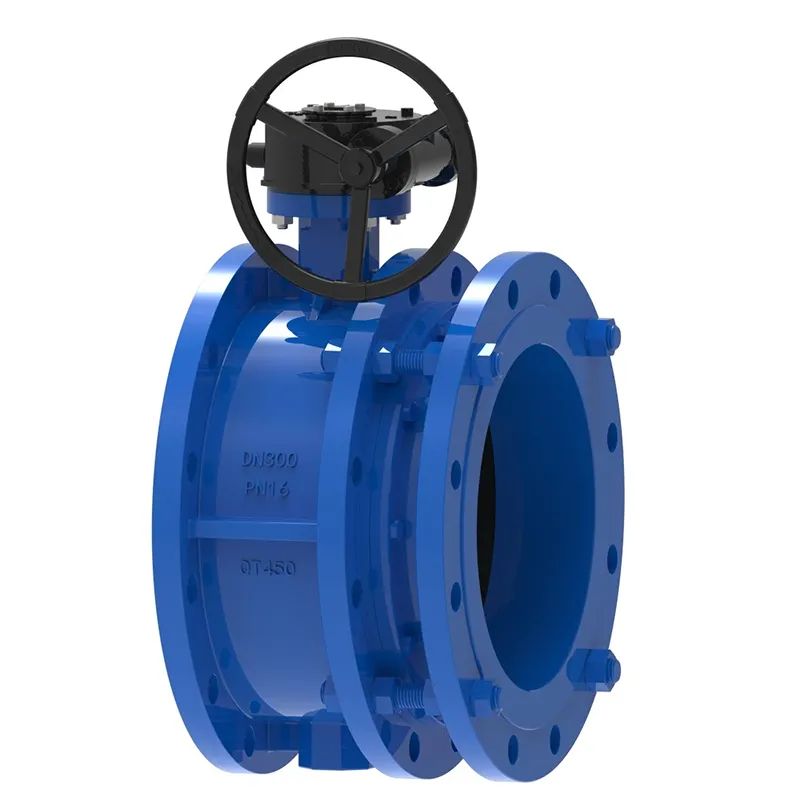

Концентрични лептир вентил за проширење

Лептир плоча напредне телескопске концентричне лептир вентила постављена је у правцу пречника цевовода. У цилиндричном каналу тела телескопског лептир вентила, лептир плоча у облику диска ротира око осе, са углом ротације између 0° и 90°. Када се окрене на 90 °, вентил је потпуно отворен. Погодно за температуре ≤ 80 ℃, користи се у нафтној, хемијској, прехрамбеној, фармацеутској, текстилној, производњи папира, струји, водоснабдевању и одводњи, гасоводима за регулисање протока, пресретање медија и компензацију топлотног ширења и контракције цевовода.

Предности:

Телескопски концентрични лептир вентил (са структуром која може да се протеже унутар одређеног опсега дужине) не само да олакшава демонтажу вентила, већ и смањује напрезање цевовода и штити вентил. Истовремено, компримује метод уградње лептир вентила и дилатационих спојева, чинећи простор компактнијим. Обично, ови типови вентила не захтевају посебно одржавање и захтевају само редовно посматрање експанзијских и контракцијских делова ради цурења и одвајања.

Начин уградње телескопског концентричног лептир вентила има велике предности, јер је потребно раставити само дилатациони спој, чиме се штеди много простора за одржавање и постиже се одржавање без вентила (лептир вентили су тежи, дилатациони спојеви су лакши, а интензитет рада је мањи).

Мере предострожности при инсталацији:

1. Строго је забрањено демонтажа лептир вентила са растављеним експанзионим прирубницама на градилишту цевовода; Строго је забрањено више пута продужавати или скраћивати телескопски лептир вентил на лицу места.

2. Цеви на оба краја експанзионог вентила морају бити концентричне, а две површине прирубнице на цевима морају бити паралелне;

3. Вијци за причвршћивање прирубница треба да буду затегнути симетрично и немојте затезати вијке за причвршћивање прирубнице силом на једној страни;

4. Експанзиона цев се поставља иза вентила;

5. Експанзиони део експанзионог вентила не сме се инсталирати на углу или на крају цевовода.

6. Лептир вентил са експанзионом прирубницом мора бити постављен равно пре уградње и не би требало да се удара по вољи;

7. Структурна дужина телескопске концентричне лептир вентила је минимална дужина у фабрици и повлачи се до инсталационе дужине (тј. пројектоване дужине) током инсталације;

Када дужина између цевовода премашује дужину уградње експанзионог лептир вентила, подесите размак цевовода и не повлачите експанзиони вентил на силу како бисте га избегли да га оштетите;

9. Лептир вентил Телескопског концентричног лептир вентила може се инсталирати у било ком положају. Када се користи за температурну компензацију, након завршетка инсталације цевовода, на оба краја дуж осе цевовода треба поставити носаче како би се спречило извлачење експанзионе цеви експанзионог вентила. Сила потпоре конзоле се израчунава према следећој формули и стриктно је забрањено уклањање носача током рада;

Како одабрати:

Структурни облик телескопског концентричног лептир вентила је подељен у два типа: концентрични телескопски лептир вентил и ексцентрични телескопски лептир вентил. Према различитим радним механизмима, може се поделити на телескопске лептир вентиле са пужним зупчаником, пнеуматске телескопске лептир вентиле и електричне телескопске лептир вентиле.

Према различитим заптивним материјалима, подељен је на меко заптивене телескопске лептир вентиле и металне тврдо заптивене телескопске лептир вентиле.

Телескопски концентрирани лептир вентили се обично користе за цевоводе чисте воде са температурама Т>80 ℃, а цевоводи нису корозивни. Тврдо заптивени телескопски лептир вентили се обично користе у цевоводима за пренос топлоте паре са температурама Т>425 ℃. Због тога је при избору телескопске лептир вентила потребно разјаснити медијум, температуру, притисак итд., како би се направио исправан избор.
