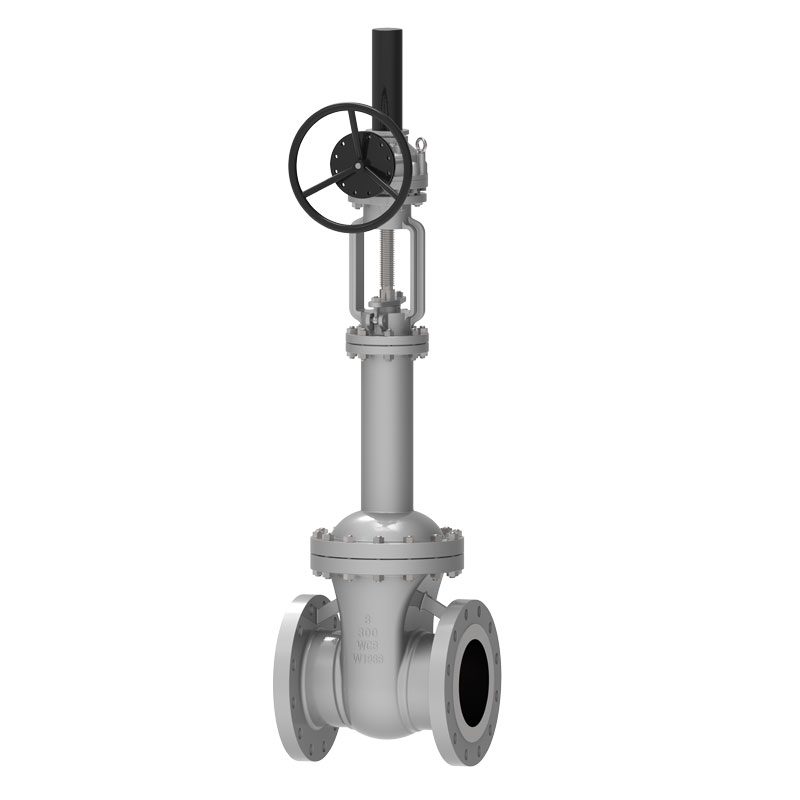

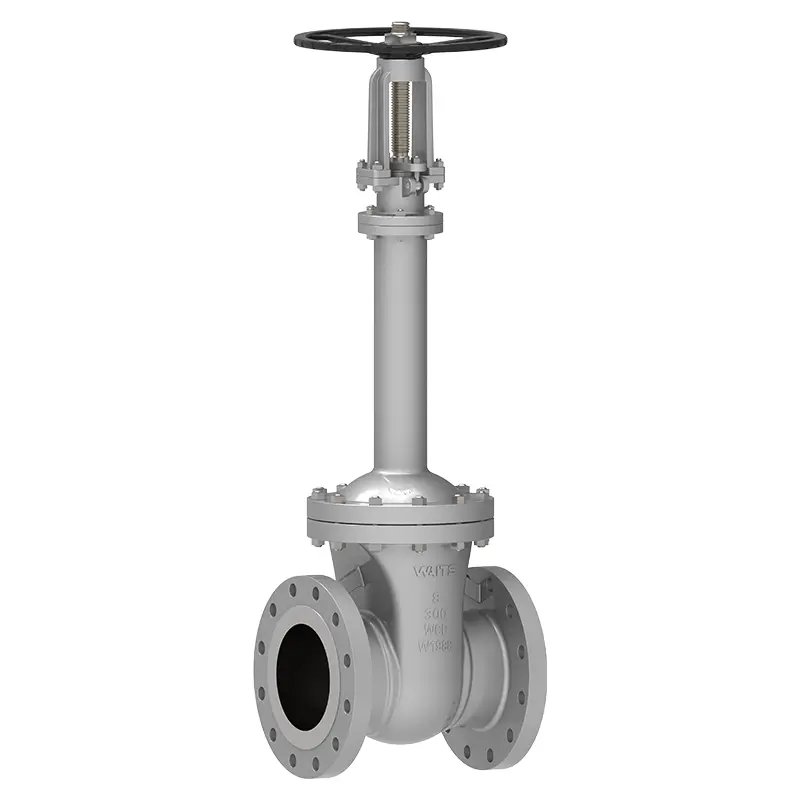

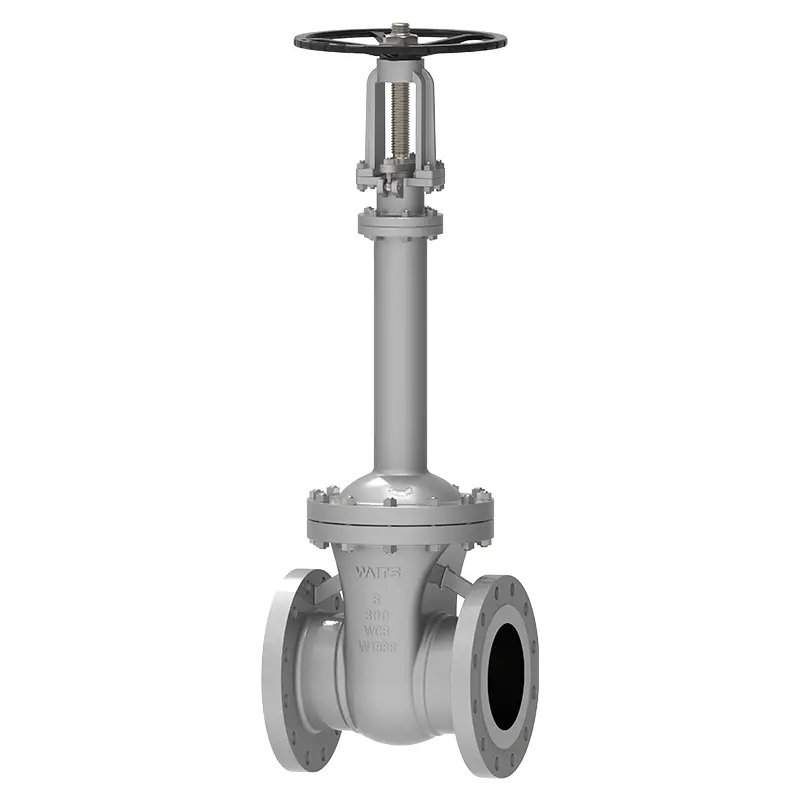

Запорни вентил са мехом

Ако тражите висококвалитетни вентил са мехом, Ваитс може бити ваш избор од поверења. Као искусан произвођач и добављач вентила у индустрији, засун с мехом који производимо се широко користи у градском грејању, преносу гаса, пароводима и великим пројектима заштите воде, а препознали су га купци у многим земљама Европе и Блиски исток.

Пошаљи упит

Опис производа

Засун са мехом формира металну баријеру између течног медијума и атмосфере путем аутоматског котрљајућег заваривања, што је дизајн који штити вретено вентила од цурења.
Структура меха се користи унутра, а доњи крај меха од нерђајућег челика је заварен за вретено вентила како би се спречило да процесна течност кородира вретено вентила. Други крај је постављен између тела вентила и поклопца вентила да би се формирала статичка заптивка. Дизајн двоструког заптивања је сигурнији. Ако мех поквари, паковање стабла вентила ће такође избећи цурење.
Мехови су заварени за вретено вентила да би се одржале стабилне радне перформансе и избегле вибрације стабла вентила узроковане вибрацијама чепа вентила. Засун са мехом је најпогоднији за цевоводе са паром, запаљивим, експлозивним, термалним уљем, високом чистоћом, токсичним и другим медијима.

Стандарди имплементације

Стандарди дизајна	DIN3356，ASME B16.34
Стандарди прирубница	ДИН2543-2545, АСМЕ Б16.5, АСМЕ Б16.47
Методе повезивања	РФ,
Тестирање и прихватање	ДИН3230, АПИ 598
Структурна дужина	ДИН3203, АСМЕ Б16.10
Pressure and temperature ratings	АСМЕ Б16.34、
Ватроотпорни тест	АПИ607, АПИ6ФА
Ниски стандарди цурења	ИСО 15848-1, АПИ 622
Антикорозивни дизајн	НАЦЕ МР 0103, НАЦЕ МР 0175

Апликација

Величина	НПС 2″~ НПС 24″ ДН50~ ДН600
Распон притиска	ЦЛ150~ЦЛ1500 ПН10 ~ ПН260
Температурни опсег	-20℃~350℃
Опсег примене	Вода са чесме, канализација, грађевинарство, нафта, хемијска индустрија, храна, медицина, текстил, електрична енергија, бродоградња, металургија, енергетски систем итд.
Режим вожње	Ручни точак, конусни зупчаник, електрични, пнеуматски итд.
Тело вентила/поклопац вентила	(А216 ВЦБ, ВЦ6, ВЦ9, ЛЦБ, ЦФ8, ЦФ8М, ЦФ3, ЦФ3М, 4А, 5А, 6А), легура 20, монел...
Заптивна површина	Тело, облога тела легура на бази гвожђа, легура за облоге на тврдој бази
Стебло вентила	Ф6А Ф304 Ф316 Ф51 Ф53 Монел К500
Матица вретена вентила	Copper Alloy
Паковање	Флексибилни графит, графитна азбестна амбалажа, политетрафлуороетилен...

Карактеристике перформанси

Предности
1. Запорни вентил са мехом има разумну структуру, поуздане перформансе заптивања и леп изглед;
2. Заптивна површина је заварена тврдом легуром на бази Цо, која је отпорна на хабање, корозију, отпорна на трење и има дуг век трајања;
3. Стабло вентила је темперирано и нитрирано на површини, која има добру отпорност на корозију и трење;
4. Усвојен је дизајн двоструког заптивања, а перформансе су поузданије;
5. Индикација положаја подизања стабла вентила је интуитивнија;
6. The material of the parts, flange and butt welding number size can be reasonably selected according to the actual situation or user requirements to meet various engineering needs.

Карактеристике:
1. Дизајн двоструког заптивања је мех + паковање вентила. Ако мех поквари, паковање стабла вентила ће такође избећи цурење;
2. Нема губитка течности и ниског губитка енергије;
3. Long service life, which helps to reduce the number of maintenance;
4. Седиште вентила за гасни медијум усваја ПТФЕ мекани заптивни материјал, што помаже да се побољша заптивање вентила меховог вентила;
5. Седиште вентила има конусно тврдо заптивање, које је отпорно на високе температуре и има добру херметичност;
