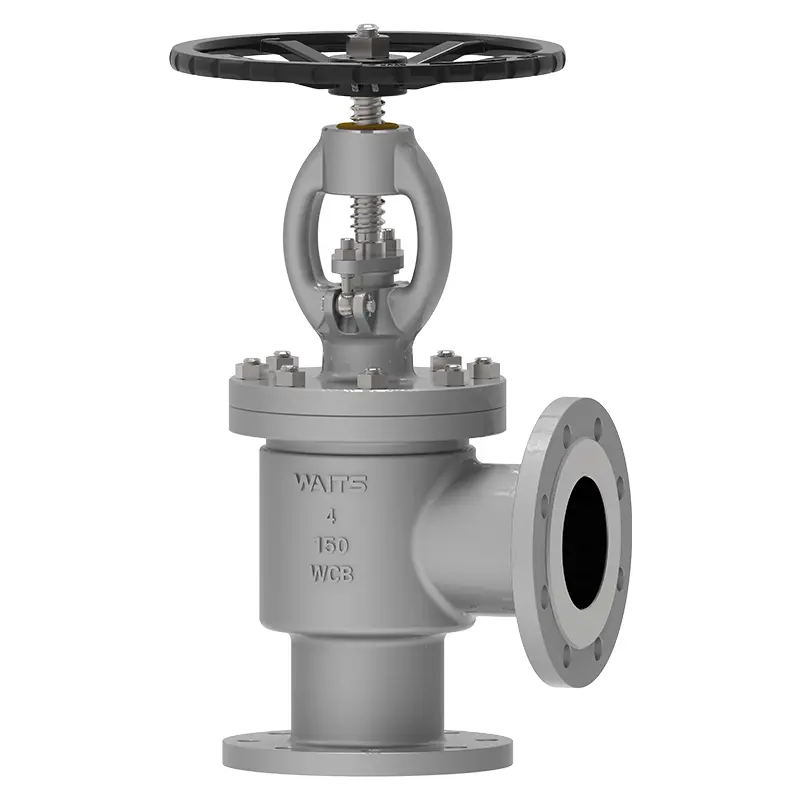

Угаони глобус вентил

Када се суочите са јединственим системом цевовода од 90 степени, морате да мислите да чекате вентил високог квалитета вентила глобуса, који има широк спектар апликација. Посебно користимо компактни дизајн да бисте уштедјели простор и поједноставили усмјеравање цевовода. Када се суочите са малим простором или ограниченом инсталацијом, можете користити овај вентил.

Пошаљи упит

Опис производа

Ваитс вентил угао Глобе вентил може да контролише проток течних медија ротирањем вентила за подизање или спуштање диска вентила. Дизајн протока канала десног угла од 90 степени пробија традиционалну структуру вентила за директну струју, ефективно смањујући отпорност на течност и потрошњу енергије. У сложеним апликацијама са ограниченим инсталационим простором, његов компактни дизајн има очигледне предности, штедећи инжењери пуно проблема и смањење временског отпада у том погледу.

Угаони глобусни вентил је дизајн зауставног вентила са улазом и излазом око околности. Користи линеарно кретање за померање комада затварања у и ван површине седишта вентила. Угаони вентили се обично користе за услуге испуштања котла и грејача, као и цевоводне вентиле са ограниченим простором. Вентил се такође може користити као лакто. Вентил може бити врста кавеза или уз увећану утичницу, рестриктивни вентил облога или излазни облоге за смањење оштећења корозије, треперења или кавитације.

Стандардни стандарди за имплементацију угаони вентил глобуса
Дизајнерски стандарди	АПИ6Д БС1873, ДИН 3356, ЕН 13709
Прирубнички стандард	АСМЕ Б16.5, АСМЕ Б16.47 - А / Б, 1092-1 / 2
Прикључак	РФ, РТЈ
Испитивање теста	Фире 598 ЕН12266
Дужина структуре	АСМЕ Б16.10 / ЕН 558 / ДИН3203,
Оцене притиска и температуре	АСМЕ Б16.34
Тест ватре	АПИ607, АПИ6ФА
Низак стандард цурења	АПИ 622
Анти-корозијски дизајн	Наце Мр 0175

Глобе угао на апликацијама
Величина	ДН15 ~ ДН300 (НПС½ "~ 12")
Опсег притиска	ПН16 ~ ПН160 (Цласс150 ~ 900)
Температурни опсег	-29 ℃ ~ + 570 ℃
Примена	Кисели / алкали течни, течни природни гас, уље високо вискозност, подземна цевоводна мрежа, модул интеграције опреме итд.
Режим погона	Ручни торак, Бевел Геар, Елецтриц, пнеуматски итд.
Тело вентила / насловница вентила	Околи: А105, А182 Ф304, Ф304Л, Ф316, Ф316Л, Ф51, Ф53, Б148, А350 ЛФ2, ЛФ3, ЛФ5, Одливи: ДИ А216 ВЦБ, ЦФ3, ЦФ8, ЦФ3М, ЦФ8М, 4А, 5А, Ц95800, ЛЦБ, ЛЦЦ, ЛЦ2
Површина за бртвљење	Тело, тело облога легура на бази гвожђа, обложен тешко легура
Вентил	А182-Ф6А-Ф304-Ф316-Ф51 17-4ПХ / КСМ-19 ...
Матица вентила	Легура бакра
Род	Флексибилни графит, паковање у графитима, политетрафлуороетилен ...

Карактеристике перформанси

У индустрији ђубрива, изазови вентила у производњи урее и амонијака су корозивни медији, кристализацију и високи притисак. Ваитс вентил развијени угаони глобусни вентили који имају следеће предности:

Пад ниског притиска, смањена кристализације

Нема мртвог угла, спречите корозију

Једноделни вентилски вентил и стабљика вентила, спречавају мртви угао између вентилске плоче и стабљике вентила

Површина плоче вентила за свелиту, смањите хабање

Поклопац вентила за причвршћивање, класа Заптивни вентил насловница и вентила за тело-вентил заптивач за прирубницу

Паковање мале емисије вентила

Нема алуминијумских / бронзаних делова

Тело, тело за облагање легура на бази гвожђа, облагање тешко легуре на бази

Угаони глобусни вентили могу се користити за киселину / алкални течни, течни природни гас, уље високо вискозност, подземни гасовод, модул интеграције опреме итд.

Можете га возити ручним точкаш, Бевел Геар, Елецтриц, пнеуматски итд.

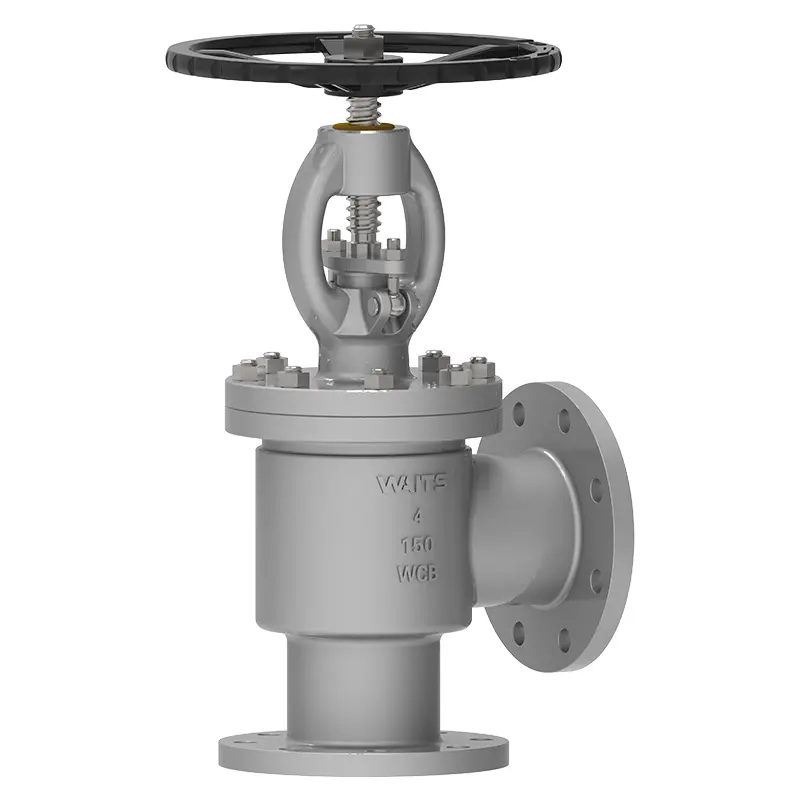

Angle Globe Valve
