Како лептир вентил са прирубницом са продуженим зупчаником решава препреке у раду за укопане и изоловане индустријске цевоводне системе?

1. Комплетна структурна композиција и основни принцип рада

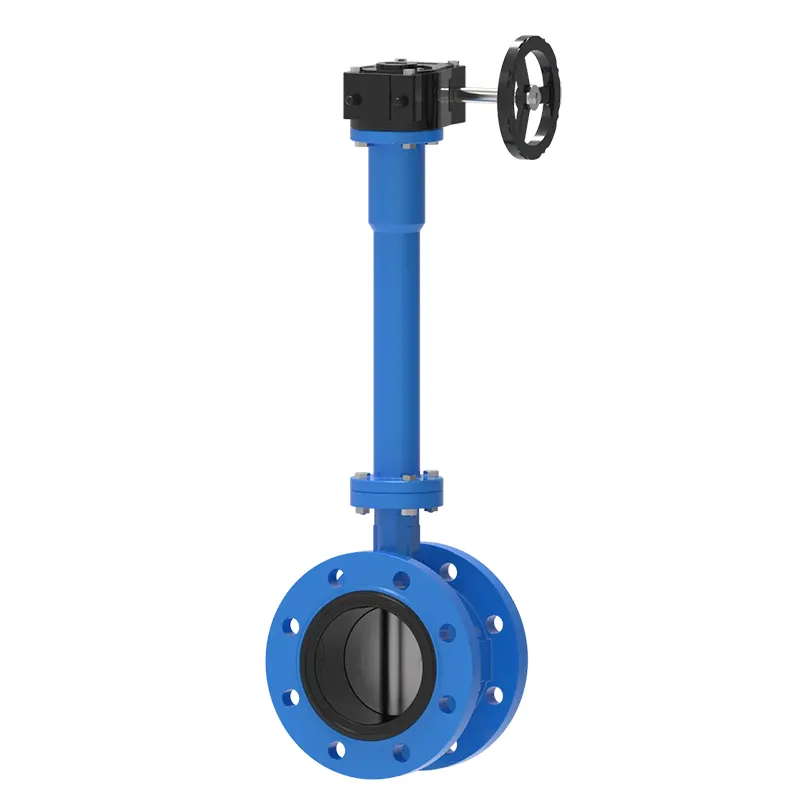

1.1 Распоред подељених компоненти прирубнице, продуженог вретена и зупчаника

Три основна функционална модула чине цело тело вентила, од којих сваки обавља независну везу са цевоводом, пренос обртног момента и задатке регулације протока. Тело вентила са двоструком прирубницом има облик вијчаног споја са целом површином, који формира чврсте заптивне спојеве са одговарајућим прирубницама цевовода, избегавајући средњи ризик од цурења изазваног лабавим стезањем вентила за плочице под дуготрајним флуктуацијама притиска. Проширени склоп стабла је најразличитији део у поређењу са уобичајеним лептир вентилима, који проширује ручни точак зупчаника до приступачне платформе тла или опреме, одвајајући радни положај од закопаног или изолованог дела тела вентила.

Кутија за редукцију пужног зупчаника инсталирана на врху издуженог вретена претвара велики обртни момент потребан за ротацију диска великог пречника у лагану радну силу ручног точка, што ефективно смањује физички интензитет рада оператера. Унутар мењача, прецизна мрежаста структура пужног и пужног точка може закључати диск под било којим углом отварања без помоћних фиксатора за позиционирање, остварујући стабилно фиксно стање регулације протока за дуготрајан рад цевовода. Сви делови преноса унутар продуженог вретена имају интегрисану спојницу, обезбеђујући синхрону ротацију између зупчаника ручног точка и унутрашњег лептирајућег диска без проклизавања мењача након хиљада циклуса отварања и затварања.

• Чврсти спој са двоструком прирубницом побољшава укупну стабилност заптивања при флуктуацији притиска
• Прилагодљиво продужено вретено преноси радну тачку ван закопаног/изолованог подручја
• Пужни редуктор смањује радни момент за регулацију цевовода великог калибра
• Интегрисана структура вретена елиминише ризик од квара преноса

1.2 Средњи механизам за пресретање и регулацију протока

Кружни лептир диск фиксиран на доњем крају продуженог стабла ротира се за 90 степени око вертикалне централне осе да би се потпуно отворио, делимично пригушио и потпуно затворио попречни пресек цевовода. Када се диск ротира паралелно са смером протока медија, цевовод формира несметан пролаз; када се окреће окомито на правац протока, спољна ивица диска блиско пристаје еластичном заптивном прстену унутар тела вентила да би се остварило нулто заустављање цурења течности, гаса и мешаних медија. Мењач са угаоном скалом може прецизно подесити угао ротације диска унутар 0-90 степени, остварујући континуирану линеарну регулацију протока уместо само контроле прекидача у два стања једноставних вентила са ручком.

Проширено вретено је опремљено вишеслојним заптивним компонентама за паковање на споју тела вентила и продужене чауре, што спречава да медијум из цевовода цури нагоре дуж отвора стабљике до подручја погона зупчаника, избегавајући рђу зупчаника и средње загађење радних делова. Комплет за паковање се може заменити без уклањања целог вентила из цевовода током каснијег одржавања, што у великој мери поједностављује поправке на лицу места закопаних вентила које је тешко раставити.

2. Стандарди за подударање материјала за компоненте тела, вретена и заптивке

2.1 Класификација материјала тела вентила и диска за различита медијска окружења

Избор квалитета материјала директно одређује дуготрајан стабилан радни циклус вентила под одређеним температурама медија и условима корозије. Тело вентила од нодуларног гвожђа са епоксидним премазом се широко користи у цевоводима за водоснабдевање, заштиту од пожара и расхладну воду, са добром отпорношћу на ерозију неутралног воденог медија и ниским потешкоћама у производњи. Тело ВЦБ од угљеничног челика је погодно за високотемпературне цевоводе за транспорт паре и уља, одржавајући стабилну механичку чврстоћу на средњој температури до 425 ℃. Тело од нерђајућег челика ЦФ8/ЦФ8М одговара хемијским кисело-базним мешовитим медијумима и цевоводима за воду који садрже приобалне соли, отпоран на корозију изазвану хлоридним јонима.

Материјал диска лептира треба да буде у складу са степеном отпорности на корозију тела вентила да би се избегла електрохемијска корозија између различитих металних контактних површина. Прекривни диск од нерђајућег челика је конфигурисан за корозивне средње радне услове, док је диск од легуре бронзе изабран за циркулишуће цевоводе морске воде како би се спречила адхезија морских организама и оштећења електролитичке корозије. Сви делови за ливење метала пролазе кроз третман за ублажавање напрезања након формирања како би се елиминисао унутрашњи напон деформације настао током ливења, спречавајући пуцање тела вентила у наизменичном хладном и топлом окружењу.

2.2 Стандарди унутрашњег материјала за продужено вретено и мењач

Издужено вретено носи поновљено торзионо оптерећење у дуготрајним циклусима отварања и затварања, тако да се усвајају материјали од нерђајућег челика 410 или легуре 4140 високе чврстоће, са строгом контролом тврдоће како би се избегло нагризање и лом током преноса обртног момента. Спољна заштитна чаура продужене стабљике користи бешавну челичну цев са премазом против рђе, изолујући подземну влагу у тлу и топлотну изолациону пару цевовода од контакта са осовином за пренос обртног момента, увелико продужавајући век трајања продуженог склопа стабљике закопаног под земљом дуги низ година.

Пуж и пужни точак унутар мењача усвајају структуру пужа од легуре бронзе која одговара угљеничном челику, који формира самоподмазујући пар трења током ротације мреже, смањујући редовно одржавање масти. Кућиште мењача користи легуру од ливеног алуминијума са малом тежином и јаком отпорношћу на оксидацију, која неће произвести јак слој рђе који би блокирао ротацију ручног точка након дуготрајног излагања на отвореном или постављања у подземни свод.

3. Стандардни ток инсталације за укопане и изоловане распореде цевовода

3.1 Пре-инсталацијски цевовод и кораци потврде параметара

Пре подизања и повезивања тела вентила, техничари треба да потврде три основна прилагођена параметра производа који одговарају распореду цевовода на лицу места: стварна дубина закопавања или дебљина изолације да би се одредила потребна продужена дужина вретена, номинални притисак цевовода да би се изабрала одговарајућа класа притиска прирубнице и тип медија да би проверили да ли диск и заптивни материјал испуњава захтеве против корозије. Неусклађена дужина вретена ће проузроковати да ручни точак зупчаника потону у закопани свод или да буде покривен изолацијом цевовода, изгубивши оперативност; неусклађен степен притиска прирубнице ће довести до цурења заптивке прирубнице под пројектованим притиском цевовода.

Темељно очистите заптивну површину прирубнице предњег и задњег цевовода, уклоните шљаку од заваривања, мрље од рђе и причвршћиваче тврдих честица, како бисте избегли огреботине на еластичном заптивачу током затезања вијака. Поставите одговарајућу неметалну равну заптивку између две групе прирубница и поравнајте све рупе за вијке прирубница хоризонтално како бисте спречили ексцентрично истискивање заптивке узроковано помереном уградњом тела вентила, које ће формирати локални пролаз за цурење медија након дуготрајног рада.

3.2 Закопани цевовод Специјална фиксна и заштитна операција

Након што је прирубница кућишта вентила потпуно причвршћена вијцима и причвршћена унакрсном симетричном секвенцом затезања, сипајте песком око тела вентила за слојевито сабијање, избегавајући да велико тврдо камење директно екструдира шкољку вентила да би произвело локалну деформацију. Спољни заштитни рукав продуженог стабла треба да буде умотан водоотпорним антикорозивним намотаним материјалом од тела вентила до платформе за рад на земљи, блокирајући подземне подземне воде и корозивно тло од контакта са металним деловима стабљике. Шупљи заштитни поклопац шахта је резервисан на приземном крају стабљике, који се може отворити директно да би се управљао ручним точком без ископавања земље велике површине током каснијег прегледа и подешавања.

За дебело изоловану унутрашњу инсталацију цевовода, резервишите вертикални канал који одговара проширеном спољашњем пречнику вретена на позицији омотача изолације цевовода, немојте омотати термоизолациони памук око мењача и изложеног дела вретена, како бисте спречили акумулацију топлоте која би убрзала пропадање масти за подмазивање зупчаника и старење заптивних делова горњег паковања. Након уградње, спроведите тест отварања и затварања ручног точка да бисте проверили да ли се диск ротира без заглављивања и да је индикација скале угла у складу са стварним стањем прекида протока.

• Унакрсно симетрично затезање прирубничких вијака како би се спречило цурење ексцентричне екструзије заптивке
• Водоотпорна заштитна облога за продужени део стабљике закопан против корозије тла
• Резервишите независни вертикални канал за вретено да бисте избегли омотавање мењача изолацијом
• Тест отварања-затварања пуног хода како би се елиминисала скривена опасност од заглављивања диска након инсталације

4. Главни индустријски и општински сценарији примене цевовода

4.1 Општинска подземна водоводна и противпожарна мрежа цеви

Градски комунални водоводни цевовод и закопане ватрогасне прстенасте цеви су најшире применљива поља за овај продужени вентил са прирубницом. Већина главних грана цевовода је постављена испод површине пута или земље зеленог појаса, а обични вентили са кратким вретеном захтевају велико ископавање пута сваки пут када се изврши подешавање протока или одржавање прекида цевовода, што доноси велике сметње градском саобраћају и свакодневном животу становника.Лептир вентил са проширеним зупчаником са прирубницомпроширује ручни точак погонског зупчаника на положаје бунара за инспекцију на тлу, а све операције отварања, затварања и пригушивања протока могу се завршити само отварањем поклопца бунара, без ископа површине пута и грађевинских радова затрпавања тла цевовода.

Општински противпожарни цевоводи захтевају стабилне перформансе заптивања под тренутним скоком притиска када се покрену ватрогасне пумпе. Чврсти спој са двоструком прирубницом и вишеслојна еластична структура заптивног прстена могу издржати тренутни притисак без средњег цурења. Самозакључујућа структура пужног зупчаника може држати вентил потпуно отворен дуго времена у свакодневном стању приправности и неће се аутоматски затворити због вибрација утицаја протока воде у цевоводу, осигуравајући несметан пролаз воде за гашење пожара у периодима реаговања у хитним случајевима.

4.2 Фабрички изоловани средњи транспортни цевоводи

Цевоводи за високотемпературну пару, топло уље и расхладне воде у хемијским постројењима захтевају дебеле слојеве топлотне изолације да би се смањио губитак средње температуре и избегле несреће од опекотина на површини за оператере на лицу места. Ако се усвоје стандардни лептир вентили са кратким вретеном, изолациони слој око вентила се мора отворити сваки пут када се проток подеси, а нови термоизолациони памук треба поново умотати након рада, што доводи до поновљеног отпада термоизолационих материјала и честих губитака топлоте цевовода. Издужена структура стабљике одваја радну кутију од области омотавања изолације, изолација цевовода се може континуирано омотати као целина без локалног резања, одржавајући потпуни ефекат топлотне изолације целог цевовода дуго времена.

Цевоводи за циркулацију чисте воде за прераду хране великих размера и фармацеутске фабрике такође бирају овај лептир вентил са прирубницом са продуженим погоном зупчаника. Потпуно контактни делови медијума од нерђајућег челика одговарају стандардима санитарне производње, а режим рада зупчаника остварује прецизну регулацију протока малог опсега, која може стабилно контролисати средњи проток потребан за производну опрему без тренутне велике флуктуације протока која утиче на стабилност обраде производа.

4.3 Парк подземни одводни цевоводи за кишницу и канализацију

Кампус, индустријски парк и стамбена заједница затрпани су цеви за кишницу и канализацију закопане под зеленилом и тротоарима, са разбацаним ревизионим бунарима резервисаним у интервалима. Издужен дизајн вретена вентила савршено одговара вертикалној дубини ових инспекцијских бунара, особље за одржавање може директно доћи до ручног точка зупчаника на отвору бунара без спуштања у дубоки бунар ради рада. Епоксидни антикорозивни премаз на кућишту вентила од нодуларног гвожђа отпоран је на дуготрајну ерозију канализације која садржи органске нечистоће, а заменљиви спољни заптивни прстен се може одржавати на лицу места без интегралног демонтаже вентила са цевовода.

• Општинске закопане водоводне цеви елиминишу радове на ископу пута током подешавања вентила
• Изоловани фабрички цевоводи избегавају поновљено сечење и поновно умотавање термичког памука
• Самозакључујући зупчаник ватрогасног цевовода спречава случајно затварање под вибрацијом протока воде
• Антикорозивни премаз за канализационе цеви прилагођава дуготрајну ерозију органске средине

6. Редовне инспекције и Смернице за дугорочно антикорозивно одржавање

Закопано и изоловано окружење за инсталацију убрзава старење спољашњих компоненти вентила, тако да се стандардизовани периодични циклуси провере и одржавања морају формулисати у складу са различитим радним условима како би се избегло изненадни квар заптивања или заглављивање преноса током рада цевовода.Лептир вентил са проширеним зупчаником са прирубницомима дизајн подељених заменљивих хабајућих делова, већина операција одржавања се може завршити на лицу места без затварања цевовода и интегралног растављања вентила, што значајно смањује трајање застоја цевоводног система узрокованог радовима на одржавању.

6.1 Месечне рутинске инспекције делова зупчаника

Отворите поклопац шахта на земљи или резервисани оперативни канал за изолацију цевовода, ротирајте ручни точак напред-назад за потпуно отварање и затварање, посматрајте да ли процес ротације има ненормално блокирање и ненормалну буку трења. Проверите показивач на скали угла мењача да бисте потврдили да је назначени степен отварања у складу са стварним стањем прекида протока диска. Обришите површинску прашину и мрље од влажног блата на кућишту мењача, проверите да ли има средњих трагова продирања на горњем крају заптивача стабљике и забележите количину истицања за накнадну замену паковања.

За мењаче уграђене у подземне влажне ревизионе бунаре, обришите спољашњи омотач сувом крпом сваког месеца да бисте уклонили кондензоване капљице воде причвршћене за површину, спречавајући дуготрајну влажну корозију површине омотача алуминијумске легуре да изазове оштећење перфорације унутрашње шупљине за заптивање масти. Ако се отпор ротације ручног точка очигледно повећава у поређењу са претходним записником о контроли, потребно је додатно мазиво убризгати у мењач кроз резервисану млазницу за убризгавање масти.

6.2 Годишње дубинско одржавање замене против корозије и заптивања

Сваке године извршите потпуну антикорозивну инспекцију продужене спољне заштитне чауре, проверите да ли спољни водоотпорни материјал који је умотан против рђе има пуцање, отпадање и цурење воде из земље у отвор рукава. Оштећени антикорозивни делови омота морају се поново намотати новим водоотпорним намотаним материјалом, а зазор у споју је запечаћен лепком за заптивање против рђе како би се блокирао контакт подземног корозивног медија са металном осовином.

Извадите застарели еластични заптивни прстен унутар тела вентила кроз демонтажу прирубнице током годишњег одржавања цевовода у прекиду, замените га новим заптивним прстеном који одговара температури медија и степену корозије. Проверите огреботине на површини и степен корозије лептирасте плоче, исполирајте и поправите мање мрље од рђе на површини диска и извршите додатни третман антикорозивним премазом пре поновног уградње у тело вентила. Сва замењена стара заптивна опрема је класификована и рециклирана у складу са стандардима управљања индустријским отпадом без насумичног одлагања.

• Месечни тест ротације ручног точка у пуном ходу да би се приказала скривена опасност од ометања мењача
• Правовремено подмазивање додатног зупчаника када се обртни момент очигледно повећава
• Годишње поновно умотавање оштећеног спољног водоотпорног антикорозивног слоја стабљике
• Замените застарели унутрашњи заптивни прстен током редовног одржавања гасовода
